Weegschaal DIY-set inclusief weegsensor voor hoge precisie-Snelle verzending

Description

Beschrijving:

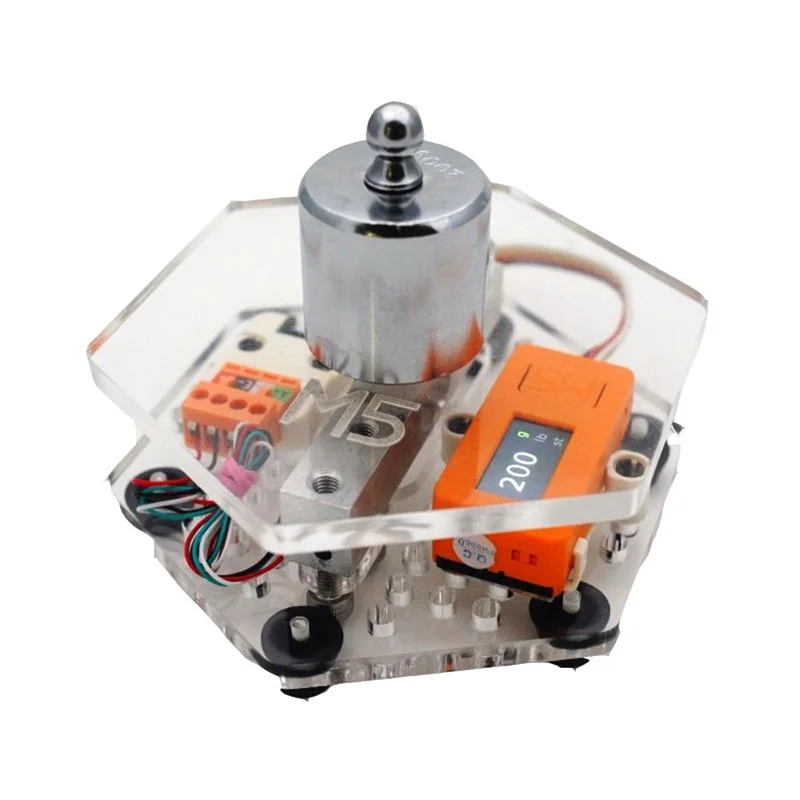

M5SCALE bouwpakketis een doe-het-zelf-pakket dat een digitale weegschaal implementeert, waardoor het meer een ontwikkelpakket voor toepassingsaanpak is.

De algehele structuur is gemaakt van acrylmateriaal. Het elektronische gedeelte bestaat uit de hoofdcontroller en een WEIGH-eenheid.

Een vrijdragende bundelsensor wordt gebruikt om de vervorming te detecteren op basis van het gewicht van het object dat op de schaal wordt geplaatst.

Deze vervorming wordt omgezet in een spanningssignaal, dat als ingang dient voor de WEIGH-sensor, die wordt vastgelegd en gelezen door de controller.

Daarnaast zijn er enkele kleine componenten inbegrepen in de set, waardoor je de vrijheid hebt om het geheel te assembleren en opnieuw te programmeren zoals je wilt.

De software is open source en kan geprogrammeerd worden met UIflow.

Met de le go-gaten op het onderste bord kun je meer M5-sensoren toevoegen voor uitbreidingsmogelijkheden. Bovendien is de controller wifi-compatibel, zodat je iets indrukwekkends kunt bouwen.

Producteigenschappen:

• Dimensie:
  • Afmetingen: 100 mm x 100 mm x 43 mm
  • Draagarmsensor: 80 mm x 12,7 mm x 12,7 mm
• DIY digitale weegschaal
• Controller en gewichtssensor inbegrepen
• Meetbereik: 10 kg (in standaardcode)
• Open source code
• Le go-gaten voor uitbreidingen
• Acryl materiaal
• Technische parameters van de laadcel:
  • Bereik: 20 kg
  • Uitgangsgevoeligheid: 1,0 ± 0,1 mV / V
  • Looddraad: stroomlijn (rood), signaalpositief (wit), signaalnegatief (groen), aardedraad (zwart)

Pakketinhoud:

• 1x M5SCALE bouwpakket
• 1x gebruikershandleiding

Toepassing:

• Hoge precisie elektronische weegschaal
• Weegmachine met klein bereik

Links:

• M5StickC Productpagina
• Weight Unit Productpagina

EasyLoader:

1. EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen aan de master worden gebrand en een reeks functieverificatie kan worden uitgevoerd.

2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, verbind het apparaat via de datakabel met de computer, selecteer de poortparameters en klik op “Brand” om te beginnen met branden. (Stel voor M5StickC-branden de baudrate in op 750000 of 115200)

3. Momenteel is EasyLoader alleen geschikt voor het Windows-besturingssysteem. Voordat je M5Core installeert, moet je het CP210X-stuurprogramma installeren.

Code:

1. Voor IDE

Klik om de volledige code te krijgenhier.

Video:

Bekijk de video
