Versterkerkaart JLH 1969 klasse A – Linkerkanaal-Snelle verzending

Description

Omschrijving:

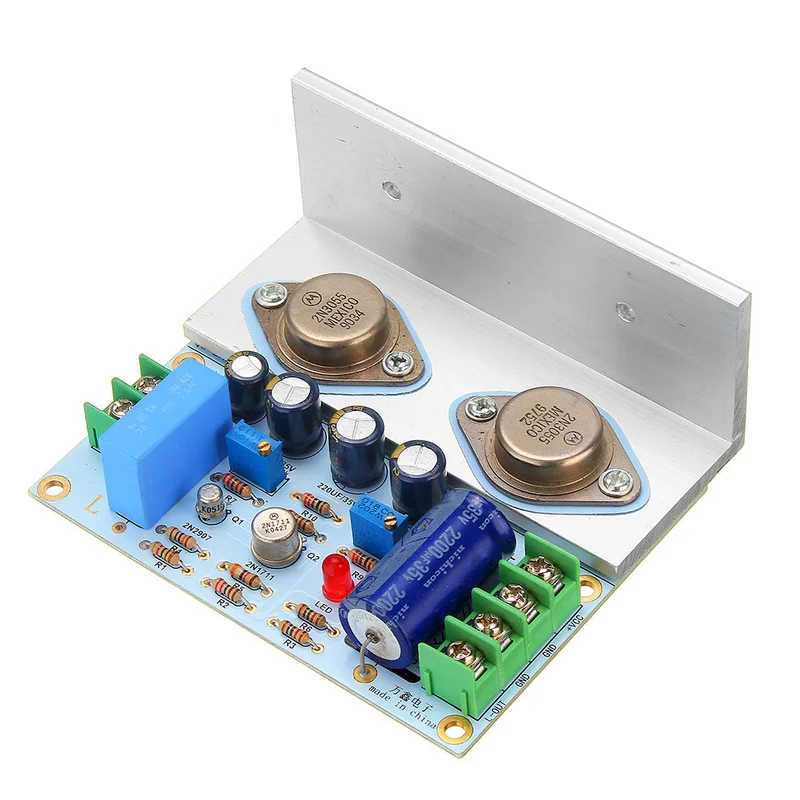

Dit is een samengestelde versterkerkaart van de klassieke JLH (John-Linsey Hood) 1969 klasse A versterker. Ondanks het eenvoudige ontwerp, behoort de JLH 1969 tot de beste transistorversterkers.

Kenmerken:

• Model: JLH1969
• Dubbelzijdige dikke koperen printplaat voor verhoogde duurzaamheid door PTH-proces.
• Hermetisch afgesloten metalen omhulsel transistors voor zowel signaal- als vermogensfase.
• Hoge kwaliteit elektrolytische condensatoren.
• Hoogwaardige soldeer met zilverinhoud.
• ERO film condensatoren voor audio koppeling.
• Dikke en zware aluminium platen al gemonteerd op het bord voor eenvoudige koppeling met heatsink.

Specificaties:

• Opspanning: DC 12V-35V (geschikt voor 9-26V transformator)
• Uitgangsvermogen: ongeveer 10-15W
• Geschikt voor 3-8 inch, 120 watt boekenplankboxen, full-range dozen. Gevoeligheid hoger dan 83dB.
• Verstelbare ruststroom tussen 0,3-1,8A, aanbevolen 1,2A (radiatoren hebben meer dan 0,7 kg nodig).

Instellen van de ruststroom:

• Selecteer de universele meter 10A.
• Zwarte pen op GND, rode pen op TP1.
• Stel de instelbare weerstand KT1 in (voedingsspanning 1/2).

Pakket inbegrepen:

• 1 x JLH 1969 klasse A versterkerkaart (linkerkanaal)
