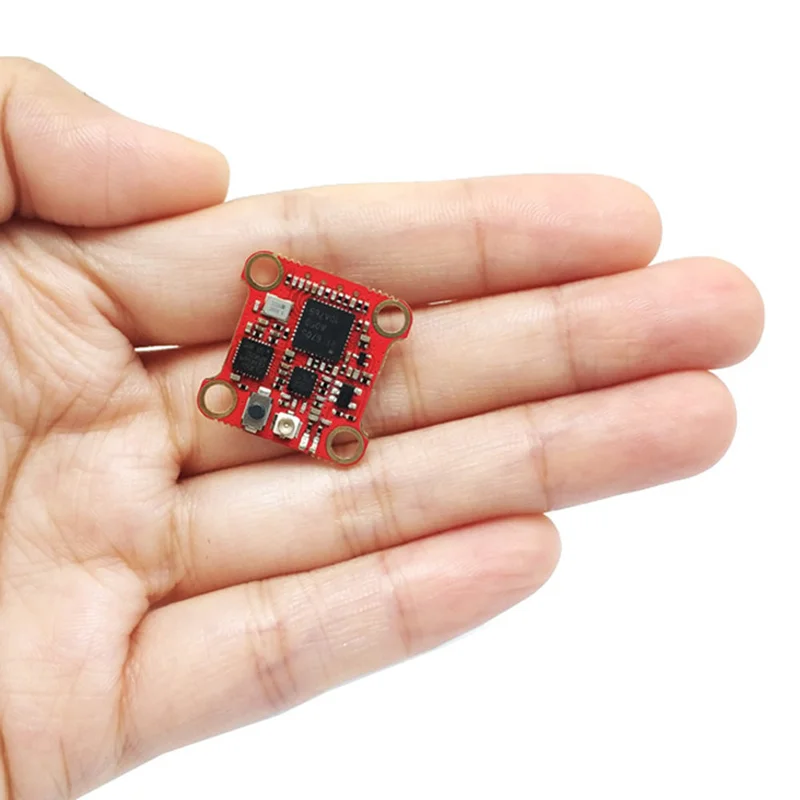

Verstelbare mini VTX 5.8GHz 40CH 25mW/200mW/400mW voor FPV-drone-Snelle verzending

Description

Functies:
Instelbare 4 modi: 25mW/200mW/400mW/OFF
Compatibel met Betaflight/Cleanflight OSD-configuratieparameters
Schone opstart en kanaalwisseling zonder interferentie voor anderen.

Specificaties:

Frequentie: 5.8G 40CH
Zendvermogen: 25mW/200mW/400mW/OFF (Pitmode)
Voeding: DC 5V (4.5V-5.5V)
Stroomverbruik: 300mA (25mW) / 510mA (200mW) / 720mA (400mW)

Afmetingen: 21x21mm
Gatenafstand: 16x16mm
Gewicht: 1,3g
Standaard afmetingen: 21,1 x 21,1 x 3,2 mm

Gebruikershandleiding:
1. LED-indicatie:
De rode LED geeft de status van de werkmodus of het item aan bij het instellen van de VTX (1 keer knipperen betekent kanaalselectie, 2 keer knipperen betekent bandselectie, 3 keer knipperen betekent vermogensniveau selectie).
De blauwe LED geeft de status van Pitmode of de waarde van het item aan bij het instellen van de VTX (bijvoorbeeld, bij kanaalselectie betekent 3 keer knipperen kanaal 3).

2. Werkwijze indicatie:
Na opstarten geven de rode en blauwe LED’s de drie items van VTX aan: kanaal, band en vermogensniveau. De knipperfrequenties geven respectievelijk het item en de waarde aan. Normaal: beide LED’s branden. Pitmode: de rode LED brandt en de blauwe LED is uit.

3. Instelling:
Houd de knop ingedrukt totdat de rode LED 1 keer knippert voor kanaalselectie, druk vervolgens op de knop om de kanalen te selecteren (blauwe LED-knippertijden komen overeen met kanaal 1-8). Houd de knop opnieuw ingedrukt totdat de rode LED 2 keer knippert voor bandselectie, druk vervolgens op de knop om de band te selecteren (blauwe LED-knippertijden komen overeen met de band AE). Houd de knop opnieuw ingedrukt totdat de rode LED 3 keer knippert voor vermogensniveau selectie, druk vervolgens op de knop om het vermogen te selecteren (blauwe LED-knippertijden komen overeen met het vermogensniveau). Houd ten slotte de knop ingedrukt om op te slaan en de instellingen te verlaten. Druk twee keer op de knop om Pitmode in of uit te schakelen.

Voor Betaflight/Cleanflight OSD-instelling van kanaal, band, voeding en Pitmode, raadpleeg de handleiding voor meer informatie.

Pakket Inbegrepen:

1x VTX
1x VTX bedrading
1x UFL ratstaartantenne
1x Elektrostatische zakverpakking
