Verbeterde Ramps 1.6 Plus besturingskaart met A4988 stappenmotorstuurprogramma’s voor 3D-printer-Snelle verzending

Description

Even voorstellen:De Ramps 1.6 Plus is een geavanceerde adapter voor de upgrade van de oudere Ramps 1.6-stuurprogramma’s, ontworpen om de complexe bedrading van de SPI-werkmodus te de Ramps 1.6 Plus kunt u eenvoudig de SPI-modus activeren door de jumperkap aan te sluiten of los te koppelen. Dit bespaart niet alleen op de bedrading, maar ook op de kosten van externe bedrading, wat het een economische en praktische keuze nieuwe Ramps 1.6 Plus voorkomt effectief problemen met motoren die niet werken door verkeerde bedrading en minimaliseert problemen met slechte contacten tijdens het afdrukken.
Voordelen:1. De printplaat heeft een ingebouwde selectieterminal voor het besturen van de SPI-werkmodus en is compatibel met STEP / DIR en SPI-modi.2. De voedings- en verwarmingsdelen zijn uitgerust met een 30A hoge stroomaansluiting, wat de kans op brand door slechte verbindingen vermindert.3. De nieuwe boven- en onderlaag maakt het aansluiten van draden eenvoudiger.4. De reset-uitbreidingsinterface maakt het gemakkelijk om een reset-knop toe te voegen.5. De X, Y, Z, E0 en E1 poorten gebruiken allemaal een parallelle tweemotorige interface, waardoor de kaart geschikt is voor verschillende soorten machines.6. De combinatie van kleurenpin en rijconnector maakt het eenvoudig om elke functie-interface te onderscheiden, wat zowel esthetisch als praktisch is.

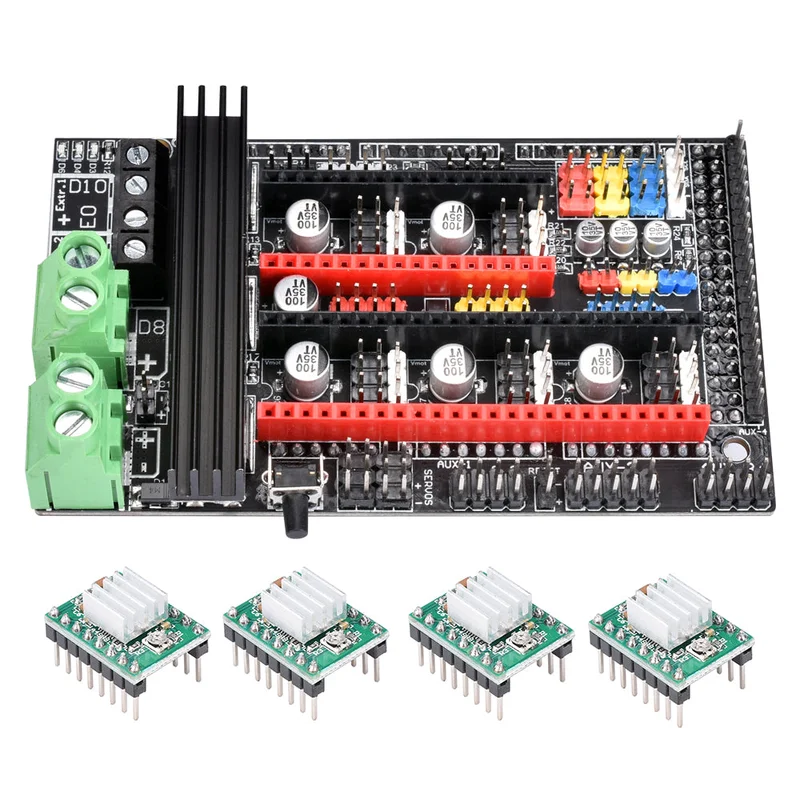

Pakket inbegrepen:

1 x Ramps 1.6 Plus bord
4 x A4988 stappenmotor driver

Let op: A4988 en DRV8825 zijn speciaal, dus zorg ervoor dat u de bedrading correct aansluit volgens de instructies.

Selectie van rij-SPI en STEP / DIR werkmodus:

SPI werkmodel:

Bij gebruik van de SPI-driver: verbind respectievelijk 1 en 11, 2 en 12, 3 en 5, 4 en 6, met behulp van vier stuks 13 (kortsluitcaps).

SPI is de seriële busmodus, waarbij 1 verbinding 11 MOSI is, 2 verbinding 12 SCK is, 3 verbinding 5 CSN is en 4 verbinding 6 MISO is.

STEP / DIR (stappen / richting rijmodus):

De pinnen 11, 12 en 5 vertegenwoordigen respectievelijk MS1, MS2 en MS3 van de STEP / DIR-modus. Pin 8, 9 en 10 zijn allemaal VCC (hoog niveau); verbind 5 (MS3) en 8 (hoog niveau) met behulp van een 13 (kortsluitkap) om de driver in STEP / DIR-modus te laten werken.

Opmerking:De instellingen voor MS1, MS2, MS3 en 8, 9, 10 in de STEP / DIR-modus zijn afhankelijk van de onderverdelingen van de gebruikte stuurprogramma’s.

Installatie-vaardigheden voor stuurprogramma’s:

GND / DIRECTION van de driver komt overeen met GND / DIR van de printplaat.

Aandacht:

1. De selectie van de werkmodus van de driver bepaalt de firmware die geprogrammeerd moet worden. Wanneer de SPI-modus is geselecteerd, moet de moederbordfirmware worden geprogrammeerd voor de SPI-werkmodus. Bij selectie van de STEP / DIR-modus moet de firmware worden vervangen door de STEP / DIR-werkmodus firmware.

2. Bij gebruik van een verwarmingsbed met een vermogen van meer dan 140 W, moet een MOS-radiator worden geïnstalleerd om oververhitting te voorkomen. Bij gebruik van een verwarmingsbed met meer dan 180 W, moet de juiste MOS-module worden geselecteerd om schade aan de kaart te voorkomen.

3. Let bij het aansluiten en loskoppelen van de driver op de richting van de aansluiting. Deze mag niet omgekeerd worden geplaatst om schade te voorkomen.

4. Raadpleeg de RAMPS1.6 Plus documentatie voor meer informatie over de CS-pinnen van de SPI-modus van de driver.
