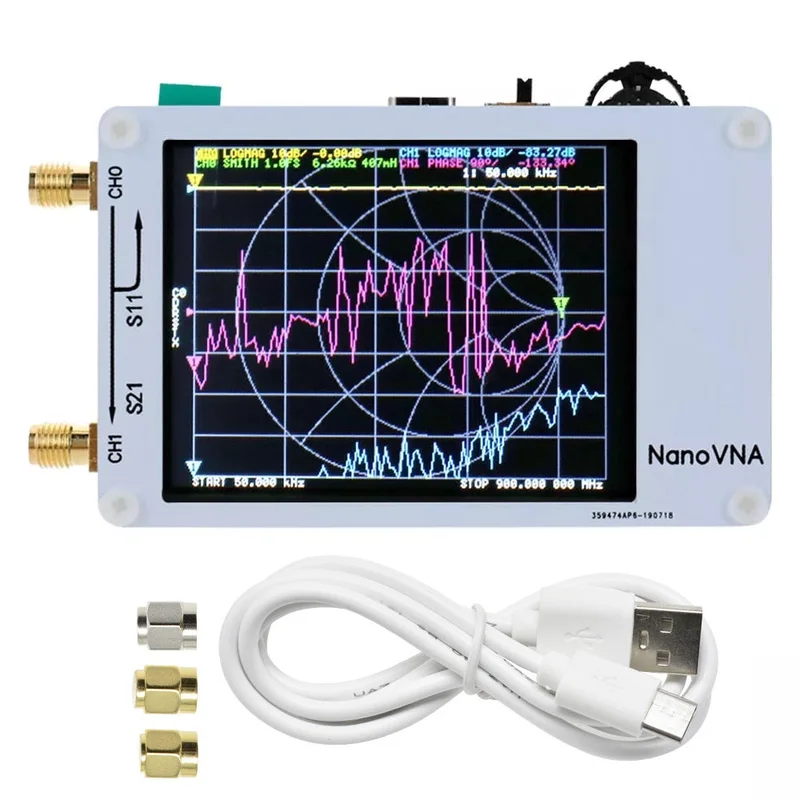

Vector-netwerkanalysator voor HF, VHF en UHF met touchscreen-Snelle verzending

Description

Kleurverschillen:1. De witte versie heeft een kabel van 30 cm minder dan de zwarte versie (SMA mannelijk naar mannelijk, RG174 kabel, SMA vrouwelijk naar vrouwelijk connector).2. De zwarte versie heeft een afscherming (anti-interferentie), de witte versie niet.3. De witte versie wordt geleverd in een kartonnen verpakking, terwijl de zwarte versie in plastic is verpakt.4. De witte versie is voordeliger dan de zwarte versie.
Beschrijving:Dit is een doe-het-zelfproduct met een vectornetwerk-meetfunctie. Het beschikt over een 2,8-inch touchscreen en kan TX/RX-metingen uitvoeren. Het kan de volledige S11- en S21-parameters bepalen. Voor S12 en S22 moet de bedrading van de transceiverpoort handmatig worden aangepast.
Kenmerken:De pc-besturingssoftware kan (snp)-bestanden exporteren, die gebruikt kunnen worden voor verschillende radioontwerp- en verbeterde frequentie-algoritme maakt gebruik van de oneven harmonische uitbreiding van si5351 om meetfrequenties tot 900 MHz te product is vooral geschikt voor klanten die zelf kunnen klussen; u moet de SMA-kabel zelf heeft geen metalen schild. Het belangrijkste voordeel is dat gebruikers met een sterke hands-on ervaring de machine kunnen openen om de circuitstructuur te bekijken. Bij het meten van frequenties boven 300 MHz kan het echter gemakkelijk worden verstoord door andere signalen. Dit product wordt daarom aanbevolen voor leerdoeleinden en gebruik bij lagere frequentiebereik van 50 kHz tot 300 MHz biedt een dynamiek van beter dan 70 uitgebreide band van 300 MHz tot 600 MHz biedt meer dan 50 dB dynamiek, en de band van 600 MHz tot 900 MHz heeft een dynamiek van beter dan 40 en draagbaar, gemakkelijk te gebruiken; dit project biedt een nuttig instrument voor liefhebbers.
Specificaties:Materiaal: PCBKleur: witMeetfrequentie: 50 kHz ~ 300 MHz (tot 900 MHz met uitgebreide firmware, de producten worden vóór verzending bijgewerkt met de nieuwste firmware)RF-uitgang: -13 dBm (maximaal -9 dBm)Frequentienauwkeurigheid: <0.5 ppmMeetbereik: 70 dB (50 kHz-300 MHz), 50 dB (300 MHz-600 MHz), 40 dB (600 MHz-900 MHz met uitgebreide firmware)Port SWR: <1.1Beeldscherm: 2.8 inch TFT (320 * 240)USB-interface: USB type-CCommunicatiemodus: CDC (serieel)USB: 5V 120 mABatterij: 1 * lithiumbatterij, 3,7 V, 450 mAh (meegeleverd)Aantal kalibratiepunten: 101 (vast)Aantal scanpunten: 101 (vast)Weergave volgen: 4, Markering: 4, Instelling opslaan: 5PCB-grootte: 85,5 * 54 * 11 mm (zonder connectoren en schakelaars)Pakketgrootte: 190 * 100 * 30 mmGewicht pakket: 139 gOpmerking:Dit product bevat geen SMA-kabel; u moet deze zelf zijn niet inbegrepen vanwege de veiligheid van internationaal transport. Er is echter een energiebeheer-IC gereserveerd, zodat u uw eigen batterijen kunt aansluiten.U kunt ook andere energiebronnen gebruiken, zoals een powerbank, om deze via de USB-interface van stroom te voorzien.
Pakketinhoud:1 * Host1 * USB Type-C datakabel1 * SMA Connector vrouwelijk naar vrouwelijk
