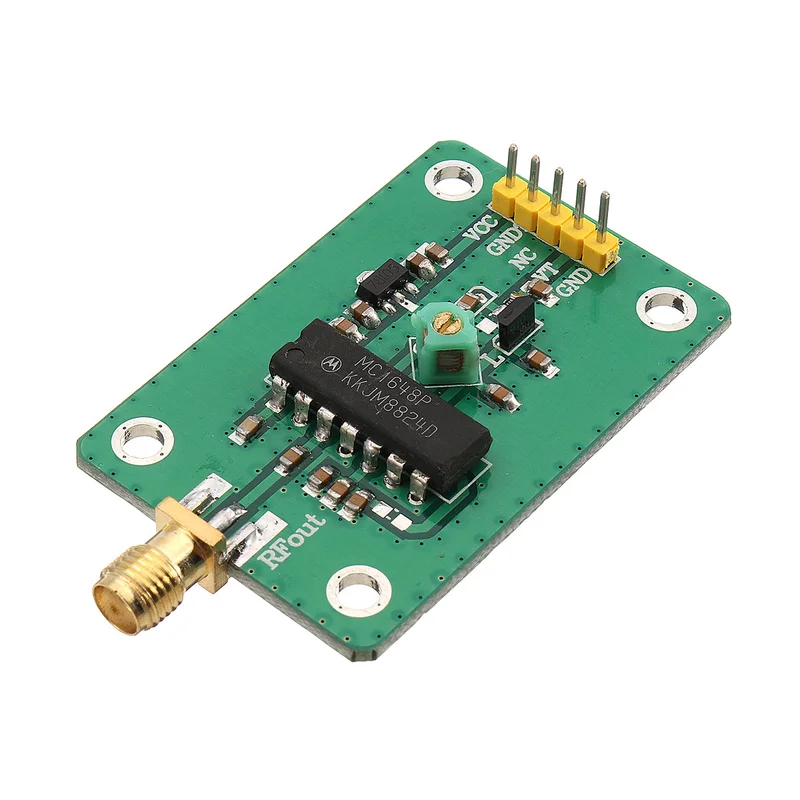

VCO-signaalbron MC1648 – RF-spanningsgestuurde oscillatormodule-Snelle verzending

Description

VCO RF-gestuurde oscillator:

Deze spanningsgestuurde oscillator is van het LC-type en biedt uitstekende frequentiestabiliteit, hoge regelgevoeligheid en een breed frequentiebereik. De frequentieafwijking heeft een lineaire relatie met de regelspanning, waardoor deze module veelzijdig inzetbaar is. Geschikt voor toepassingen zoals PLL-signaalsynthese, interferentiebron, foutopsporing van versterkers en antennemetingen. Veel gebruikt in onderzoek, ontwikkeling en testen binnen universiteiten, onderzoeksinstituten en technologiebedrijven. Het werkfrequentiebereik van deze module kan worden aangepast.

Module functies:

• Werkspanning: 7-12V
• Uitgangsfrequentie: 140 MHz – 200 MHz
• Spanning: 0-12V
• N = 0V, RFout = 140 MHz
• N = 12V, RFout = 200 MHz
• Uitgangsvermogen: 2-5 dBm
• Uitgangs-harmonischen: -25 dBc
• Voedingsstroom: 28 mA
• Externe afmetingen: 33 x 50 mm (exclusief verbindingen)
• Module gewicht: 9.5 g

Pin-definitie:

• VCC: positieve voeding (7-12V)
• GND: voedingsaarde
• NC: geen verbinding
• VT: drukgestuurde positieve pool (0-12V)
• GND: spanninggestuurde negatieve pool (aarde)

Pakket inbegrepen:

• 1 x VCO-signaalbron MC1648 – RF-spanningsgestuurde oscillatormodule
