Description
Kenmerken:
- Bandbreedte tot 100 MHz en maximale real-time samplefrequentie van 1 GS/s.
- 2 kanalen (multi-kanaal optie beschikbaar).
- Maximale recordlengte van 10M.
- Gebruiksvriendelijke interface met FFT, XY en golfvormweergave op hetzelfde scherm.
- Multi-trigger opties: rand, video, helling, puls en alternatief.
- USB-isolatie voor minder interferentie en betere bescherming van de pc.
- Voeding via USB en optionele LAN-afstandsbediening.
- Ultradun ontwerp voor gemakkelijke draagbaarheid.
- SCPI-ondersteuning.
Specificaties:

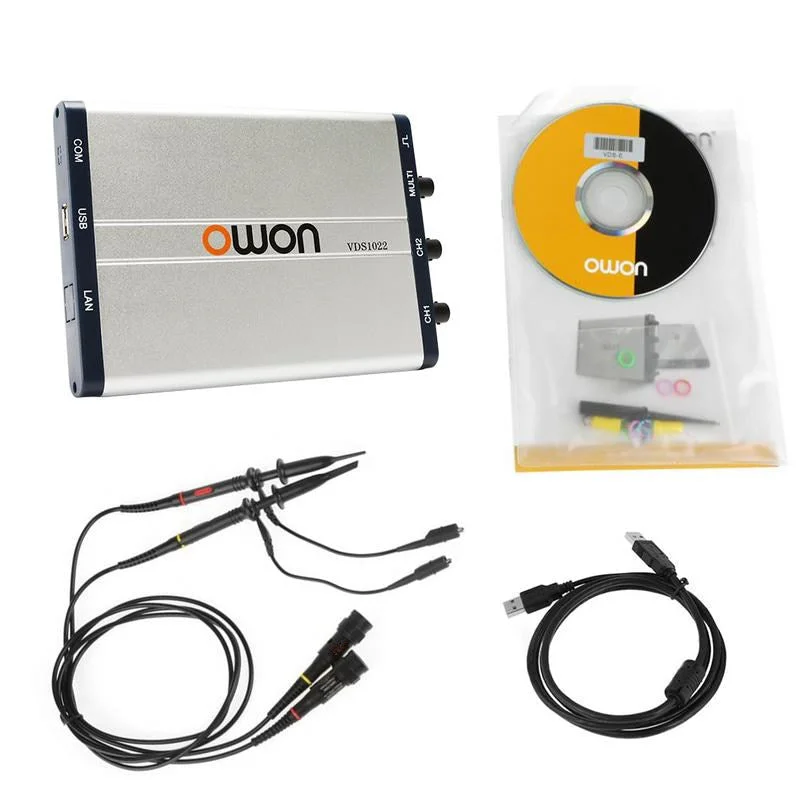

| Model | VDS1022 |
| Bandbreedte | 25 MHz |
| Aantal kanalen | 2 (multi-kanaal) |
| Bemonsteringsfrequentie | 100 MSa/s |
| Horizontale schaal (s/div) | 5 ns/div tot 100 s/div, stapgrootte 1, 2, 5 |
| Stijgtijd | < 14 ns |
| Recordlengte | 5K |
| Invoerkoppeling | DC, AC, GND |
| Ingangsimpedantie | 1 MΩ ± 2%, parallel met 10 pF ± 5 pF |
| Isolatie tussen kanalen | 50 Hz: 100:1, 10 MHz: 40:1 |
| Max ingangsspanning | 40V (PK-PK) (DC-AC, PK-PK) |
| DC-nauwkeurigheid | ± 3% |
| DC-nauwkeurigheid (gemiddeld) | ≥ 16: ± (3% uitlezing + 0,05 div) |
| Probe verzwakking | 1X, 10X, 100X, 1000X |
| LF reageren (AC, -3dB) | > 5 Hz (bij ingang, AC-koppeling, -3dB) |
| Bemonsteringssnelheid / Nauwkeurigheid van de realisatietijd | 150 ps |
| Interpolatie | zonde (x) / x |
| Interval (driehoek T) Nauwkeurigheid | Enkelvoudig: ± (1 intervaltijd + 100 ppm x lezing + 0,6 ns) |
