Universele LED TV-controller LCD-driverbord complete set 2ch 8bit 40 pins-Snelle verzending

Description

Beschrijving:

Model: T.V53.03 (update van 25 december 2019)

Tv-formaat: analoog signaal

Taalondersteuning: Russisch, Engels, Hindi, Vereenvoudigd Chinees, Khmer, Vietnamees, Myanmar, Frans, Duits, Italiaans, Spaans.

Invoerinterface: afspelen van pc / HDMI / tv / AV / USB-multimedia

Voedingsadapter: DC 12V 3-5A

Scherminterface: LVDS 2ch 8

Schermspanning: 3,3V / 5V / 12V (sprongdop)

De USB-interface kan worden gebruikt om programma’s te upgraden en om video, muziek en foto’s af te spelen. Ondersteunde formaten zijn beschikbaar. U kunt ook afbeeldingen voor het opstarten of LOGO instellen en de Mirror Enable-functie gebruiken.

Ondersteunde resoluties:

• 1920×1200
• 1920×1080
• 1680×1050
• 1680×945
• 1600×1200
• 1600×900
• 1400×1050
• 1440×900
• 1366×768
• 1280×1024
• 1280×854
• 1280×800
• 1280×768
• 1280×720
• 1024×768
• 1024×600
• 800×600

Hoe weet je of je paneel geschikt is voor dit bord?

Stap 1: Zoek de resolutie van uw LCD-model (u kunt de resolutie bekijken via )
Stap 2: Zoek en schrijf in de bijbehorende firmware.

Programmering:

1. Plaats de firmware van “SKR8503_100.bin” in de geformatteerde USB-flashdisk (FAT32) en plaats vervolgens de USB-schijf en de 7KEY-knop op het bord.

2. Nadat u de stroom hebt aangezet, brandt het lampje van de toets 7sleutel rood en knippert dan sneller rood. Het knipperen is normaal, wacht ongeveer 1 minuut; dit betekent dat de upgrade is voltooid. Schakel vervolgens uit en trek de USB eruit.

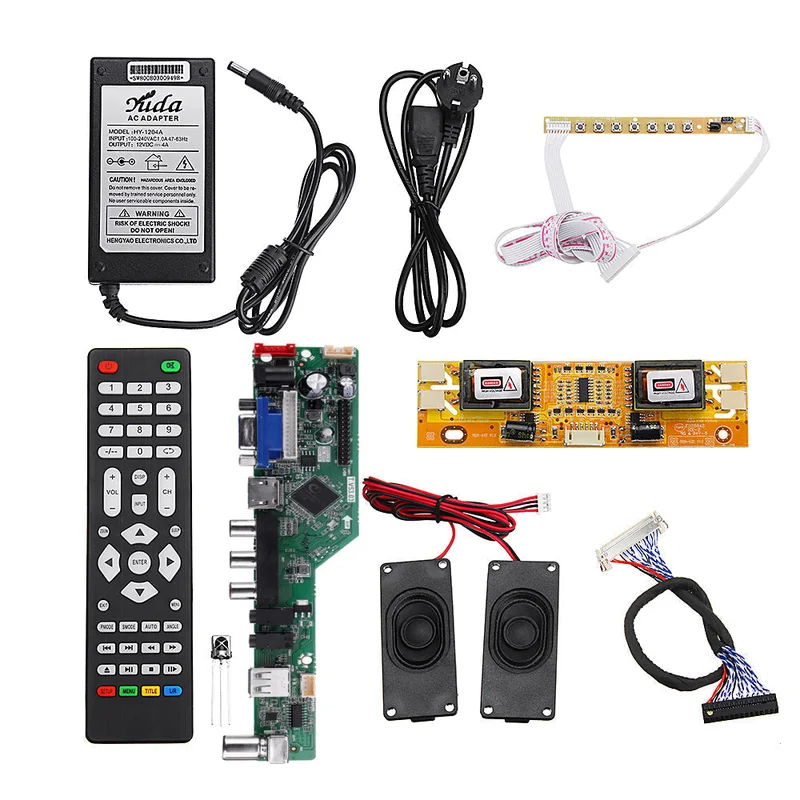

Pakket inbegrepen:

• 1 x controllerkaart
• 1 x afstandsbediening
• 1 x IR ontvanger
• 1 x 7-toets
• 1 x 2ch 8bit 40-pins LVDS-kabel (250 mm lang)
• 2 x 4ohm 3W-luidsprekers
• 1 x EU 12V 4A voedingsadapter
• 1 x 4 stuks CCFL-omvormer met een pin-pitch van 3,5 mm

Notitie:De IR & KEY-definitie is speciaal en verschillend tussen verschillende modellen, let op en meng niet. Deze kit is alleen voor de signaalinterface 2ch 8bit 40-pins en met 4 stuks CCFL-inverter. Als u niet zeker bent, geef dan uw modelnummer van het LCD-paneel op, zodat we u kunnen helpen.
