Description
Overzicht:

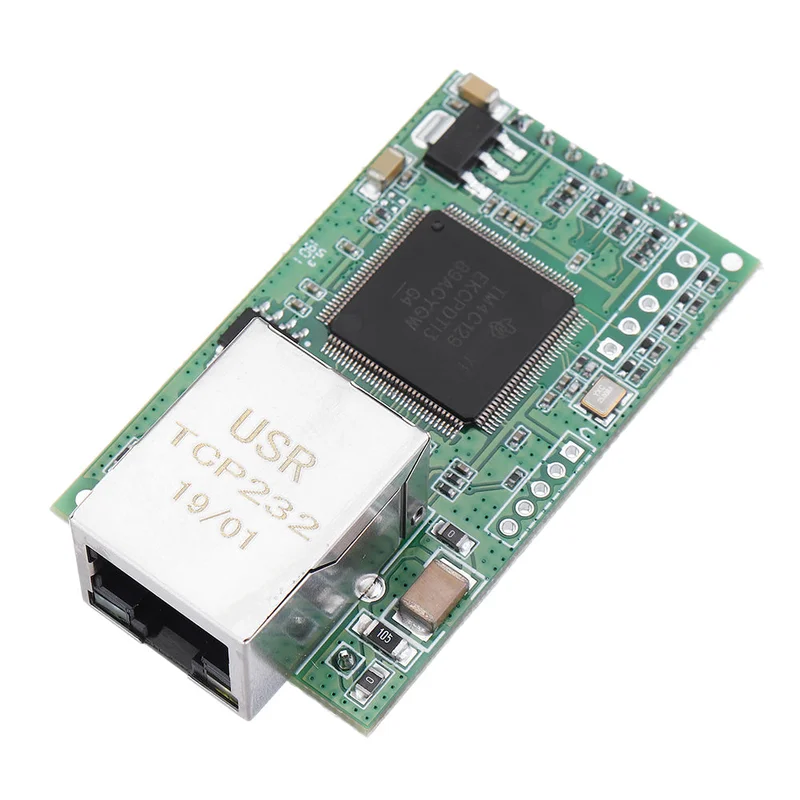

Productmodel: USR-TCP232-E2Deze multifunctionele seriële naar Ethernet-omzetter is ontworpen voor transparante transmissie van TCP- of UDP-netwerkdatapakketten en TTL-seriële gegevens. Het apparaat heeft een laag stroomverbruik en maakt gebruik van een Cortex-M4-architectuur met een frequentie tot 120 MHz, wat zorgt voor snelle en stabiele is een veelzijdige Ethernet-seriële poort dataconversiemodule die de TCP/IP-protocolstack integreert. Gebruikers kunnen eenvoudig de netwerkfunctionaliteit van hun ingebedde apparaten realiseren, wat tijd en middelen bespaart en de time-to-market versnelt.
Voorzieningen:
1. Nieuwe Cortex-M4-kern met een industriëel bedrijfstemperatuurbereik en geoptimaliseerde TCP/IP-protocolstack voor stabiliteit en betrouwbaarheid.2. Auto-MDI/MDIX-functie voor directe aansluiting op netwerkkabels met automatische overschakeling.3. Ondersteunt TCP-server, TCP-client, UDP-client, UDP-server, HTTPD-client en meerdere werkmodi.4. Herkent welke seriële poort is gekoppeld aan het poortnummer.5. Ondersteunt DHCP voor automatische IP-verkrijging en apparaten kunnen via het UDP-uitzendprotocol worden opgevraagd.6. Ondersteuning voor webpagina naar seriële poort voor bidirectionele communicatie.7. Webpagina-instellingen voor parameters, zonder dat software nodig is, wat installatiegemak biedt.8. Ondersteunt DHCP DNS, dual-seriële poort van industriële kwaliteit, met ondersteuning voor 3.3V en 5V spanning.9. Ingebouwde webpagina voor parametrisering en aanpassing voor gebruikers.10. Instellingen kunnen via UDP worden gedaan, inclusief instellingsprotocol en broncode.11. Parameterinstellingen kunnen ook via seriële poortcommando’s worden uitgevoerd.12. Herstelknop voor standaardinstellingen, eenvoudig te gebruiken.13. RJ45-statusindicator en ingebouwde isolatietransformator met 2KV-isolatie.14. Uniek MAC-adres dat kan worden gereserveerd voor gebruikersdefinities.15. Ondersteuning voor programma-upgrades via het netwerk.16. Serveradres ondersteunt domeinnamen.17. Mogelijkheid om de HTTP-serverpoort (standaard 80) te wijzigen.
| Systeeminformatie | |
| Processor | Cortex-M4 |
| Hoofdfrequentie | 120MHz |
| Flash-geheugen | 512K bytes |
| Ethernet | |
| Aantal poorten | 1 |
| Interfacestandaard | RJ45 (met netwerktransformator) |
| Snelheid | 10/100 Mbps, automatisch schakelen MDI/MDIX |
| Bescherming | 1.5KV elektromagnetische isolatie |
| Netwerkprotocol | IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, web-socket, Httpd-client |
| Ontvangbuffer | Maximale ondersteuning voor 16K-cache |
| Seriële poort | |
| Aantal poorten | 2 (2-weg TTL seriële poort, ondersteuning voor gelijktijdige werking) |
| Interfacestandaard | TTL-seriële poort: 2,54 pins 3,3 V |
| Databit | 5, 6, 7, 8 |
| Stopbit | 1, 2 |
| Controlegetal | Geen, Even, Oneven, Ruimte, Mark |
| Baudrate | TTL-seriële poort: 600 bps ~ 1024K bps |
| Flow Control | RTS / CTS |
| Cache | |
| RS-485 pull-up weerstand | Nee, reserve 485 zendontvanger controlepen |
| Software | |
| Virtuele seriële poort (USR-VCOM) | Windows 2000 of hoger (32 bit / 64 bit) |
| Configuratiemethode | Ingebouwde webpagina, hostcomputerinstelsoftware, seriële poortcommando’s |
| Fundamentele parameters | |
| Afmetingen | 50x30x23.2 mm (inclusief netwerkpoort en pin) |
| Bedrijfstemperatuur | -40 ~ 85 °C (industriële kwaliteit) |
| Bewaaromgeving | -40 ~ 105 °C, 5 ~ 95% RH (geen condensatie) |
| Ingangsspanning | DC 3,3V / DC 5V |
| Werkstroom | 120 mA (gemiddeld) / 125 mA (maximaal) bij 3,3 V 120 mA (gemiddeld) / 125 mA (maximaal) bij 5 V |
| Energieverbruik | <1W |
| Overige | |
| Veiligheidscertificering | CE, FCC, ROHS |
Pakketinhoud:
1 x module
