Beschrijving:
Deze set stelt je in staat om de verschillende acties van een robot elektrisch te besturen. Het besturingscircuit bestaat uit twee leerontwikkelingborden, elk met een STC90C52-chip. Elke pin is toegankelijk via een pin-header voor eenvoudig leren. De twee delen van de MCU functioneren relatief onafhankelijk, met aparte schakelcircuits, resetcircuits en downloadpoorten. De servorichting is afgestemd op de beeldrichting en de positie van de servo is verbonden volgens de zeefdrukmelding. Let op: de voeding moet minimaal DC5V 3A zijn; bij een te lage voeding kan de servo gaan trillen en ongecontroleerd functioneren. De set bevat een 2-weg servo-interface voor eenvoudig leren.
| Naam | Parameter | PCB-markering | Hoeveelheid |
| Printplaat | 1 | ||
| STC90C52-chip | DIP40 | U1, U2 | 2 |
| IC-aansluiting | DIP40 | U1, U2 | 2 |
| Pin | 1*40pin | 3 | |
| LED | Rood 5 mm | D1, D2 | 2 |
| Condensator | 10uF 16V | C5, C6 | 2 |
| Blauwe en witte zelfsluitende schakelaar | POWER1, POWER2 | 2 | |
| Tact schakelaar | 6*6*5 | RESET, RESET | 2 |
| 6*6*10 | S1-S8 | 8 | |
| DC-aansluiting | 5mm | VIN | 1 |
| Buig tuimelschakelaar | SW | 1 | |
| Keramische condensator | 30p | CP1-CP4 | 4 |
| Weerstand | 470 | R1, R2 | 2 |
| 1K | R7, R8 | 2 | |
| Knop dop | 3.0 | 8 | |
| Servo SG90 | 4 | ||
| Acryl schaal | 1 set van 4 stukken | 1 | |
| M3 plastic schroef | 4 | ||
| Dubbel uitgevoerde isolatiekolom | M3 * 20 | 4 | |
| IJzeren schroef | M3 * 30 | 4 | |
| M3 * 12 | 8 | ||
| M3 * 8 | 16 | ||
| M3 * 6 | 14 | ||
| IJzeren moer | M3 | 12 | |
| Kristal | H1200 | Y1, Y2 | 2 |
Pakket inbegrepen:

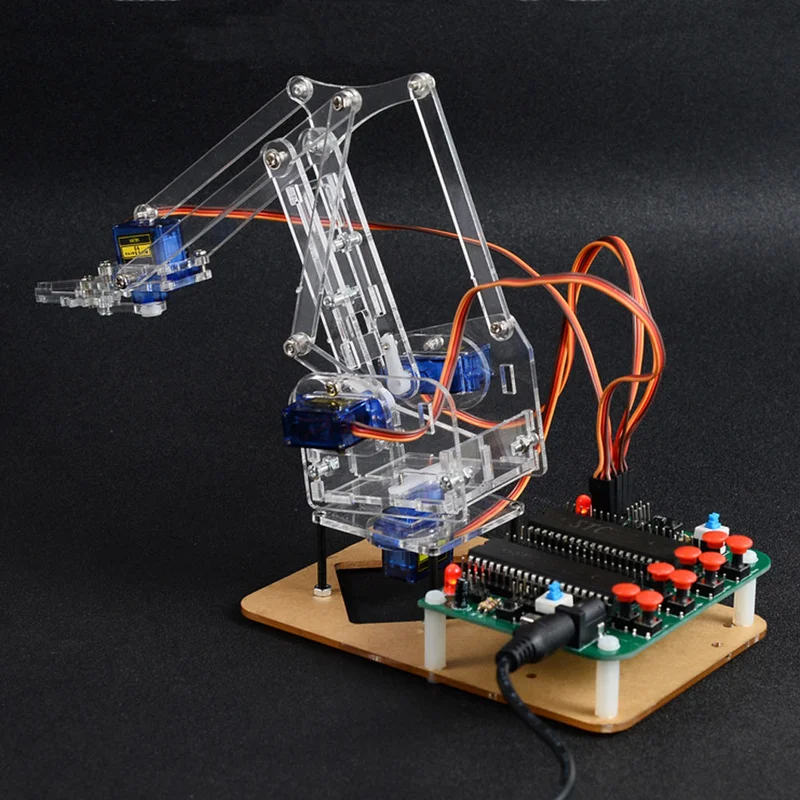

1 x Transparante acryl robotarm DIY-set met 51 MCU assembleren
