Beschrijving:

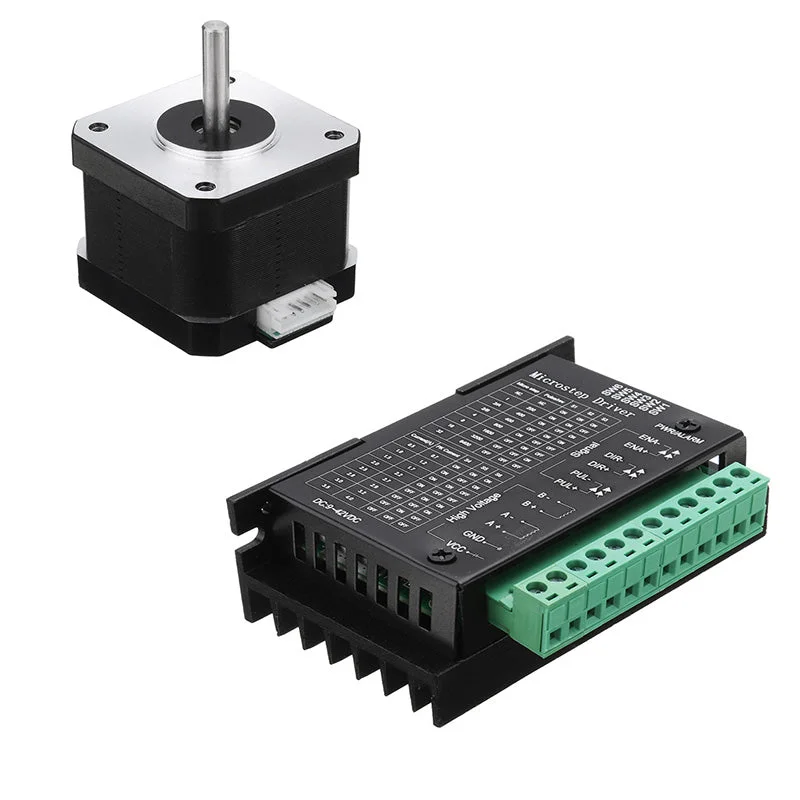

TB6600 stepper motor driver en Nema 17 stepper motor voor CNC graveermachine.
Specificaties:TB6600 Stepper Motor DriverModel: TB6600Afmetingen: 96 x 56 x 35 mmGeschikt voor motoren: Nema 17/23/34 (42/57/86 stepper motor)Besturingssignaal: 3.3V-24VSubdivisie nauwkeurigheid: 1-32Uitgangsstroom: 4ASpanning: DC 9-24VNema 17 Stepper Motor
| Model | 17HS4401-S |
| Type | Hybride |
| Fasen | 2 |
| Staphoek | 1.8° |
| Motorafmetingen | 42 x 40 mm |
| As | “D” as 22 x Ф5 mm |
| Uitgangsweg | “4” pluglijn |
| Motorleidingen | Dupont lijn (1M) |
| Aansluitdrive | Tweefasige stapdrive |
| Toepassingen | 3D-printers, monitorapparatuur, medische machines, textielmachines, verpakkingsmachines, podiumverlichting, lasergraveren, automatiseringsapparatuur, niet-standaard apparatuur, plaatsmachines, enz. |
Elektrische specificaties:
| Modelnummer | Staphoek | Motorlengte | Nominale stroom |
Weerstand fase |
Inductantie fase |
Vastklemkoppel | Detent koppel |
Inertie van rotor |
Leiding |
| (°) | (L) mm | (A) | (Ω) | (mH) | () | () | (G. cm²) | (No.) | |
| 17HS4401-S | 1.8 | 40 | 1.7 | 1.5 | 2.8 | 40 | 2.2 | 54 | 4 |
Algemene specificaties:
| Nauwkeurigheid staphoek | ±5% (volledige stap, geen wijziging) |
| Weerstands nauwkeurigheid | ±10% |
| Inductantie nauwkeurigheid | ±20% |
| Temperatuurstijging | Max 80°C (nominale stroom, 2 fasen aan) |
| Omgevingstemperatuur | (-20°)-(+50°) |
| Isolatieweerstand | Min 100MΩ, 500VDC |
| Isolatiekracht | 500VAC gedurende een minuut |
Kenmerken:1. Voeding van DC 9-42V, DC 12-24V is het beste.2. Ingangssignaalspanning van de controller 3.3-24V algemeen.3. Subdivisie precisie met 1-32 subdivisies optioneel.4. Uitgangsstroom van 4.0A.5. H bipolaire constante stroom aandrijvingsbrug.6. Hoge snelheid optocoupler isolatie voor ingangssignaal.7. Ingebouwde temperatuurbeveiliging en overstroombeveiliging.8. Automatische halvering van de stroom om oververhitting te verminderen.9. Optimalisatiefunctie voor motorruis.10. Compact formaat, ruimtebesparend.11. Goede :1 x TB6600 stepper motor driver1 x 17HS4401-S stepper motorMeer details:
