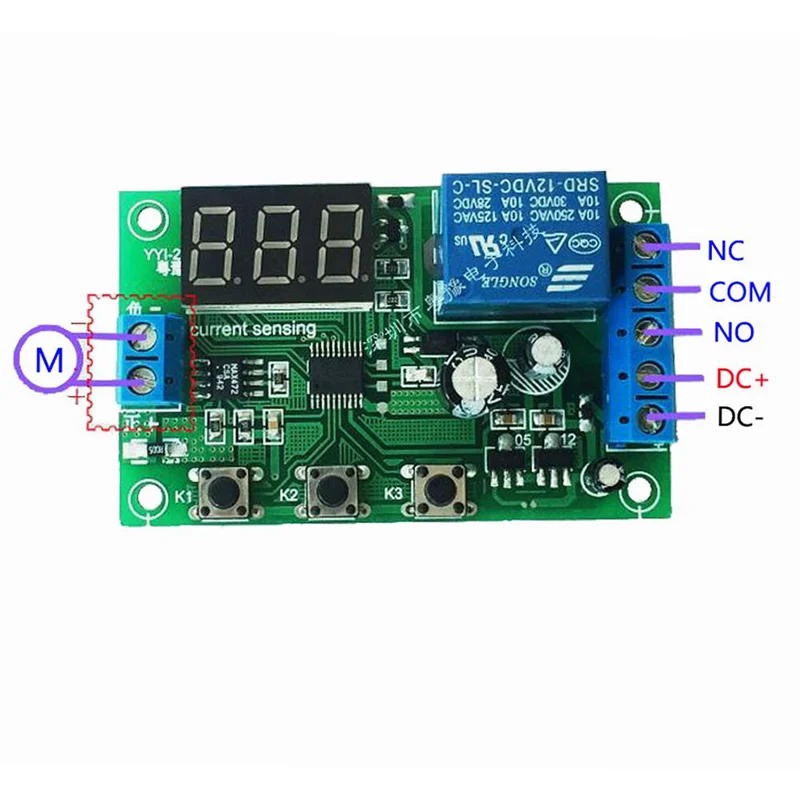

Stroomdetectiemodule met relais voor 5V/12V/24V-Snelle verzending

Description

Specificaties:Productmodel: YYI-2Detectiebereik: DC-stroom tussen 0 ~ 10AOpsporingsnauwkeurigheid: 0,01A (10mA)Standby-stroom: ongeveer 20mARelaisuitgang: kan de aan/uit-functie van de DC-lijn regelen binnen 5AMet foutkalibratiefunctie om het scherm lange tijd uit te schakelen en stroomverbruik te verminderenFunctiebeschrijving:P-11: Als de gemeten stroom groter is dan I1, is het relais gesloten; als de gemeten stroom weer lager is dan I1, wordt het relais losgekoppeld.P-12: Als de gemeten stroom groter is dan I1, blijft het relais ingeschakeld totdat de voeding wordt uitgeschakeld.P-21: Als de gemeten stroom groter is dan I2, is het relais gesloten; als de gemeten stroom lager is dan I1, wordt het relais losgekoppeld.P-22: Als de gemeten stroom groter is dan I2, blijft het relais ingeschakeld totdat de voeding wordt uitgeschakeld.P-31: Als de gemeten waarde kleiner is dan I1, is het relais gesloten; als de stroom groter is dan I2, wordt het relais losgekoppeld.P-32: Als de gemeten stroom minder is dan I1, blijft het relais ingeschakeld totdat de voeding wordt uitgeschakeld.P-41: Wanneer de gemeten stroom tussen I1 en I2 ligt, is het relais gesloten; in andere gevallen wordt het relais losgekoppeld.P-42: Als de gemeten stroom tussen I1 en I2 ligt, blijft het relais ingeschakeld totdat de voeding wordt uitgeschakeld.P-51: Als de gemeten stroom minder is dan I1 of groter dan I2, is het relais gesloten; in andere gevallen wordt het relais losgekoppeld.P-52: Als de gemeten stroom kleiner is dan I1 of groter dan I2, blijft het relais ingeschakeld totdat de voeding wordt :Schakel in om de gemeten stroom weer te geven; (bij onderbreking van de gemeten stroom is het aantal digitale trillingen normaal)Druk de eerste keer op K1 voor meer dan 1 seconde om valse triggering te voorkomen. Schermweergave: P 11: K2 aanpassingsmodus, K3 aanpassingsfunctieBij de tweede druk op K1 knippert het scherm: 0,05 betekent dat de drempelwaarde I1 0,05 A is; K2 verhoogt I1, K3 verlaagt I1Bij de derde druk op K1 knippert het scherm: 0,10 geeft aan dat de drempelwaarde I2 0,1 A is; K2 verhoogt I2, K3 verlaagt I2Bij de vierde druk op K1 toont het scherm de gemeten stroom; dit geeft aan dat het in de standby-modus gaat;Houd K2 of K3 ingedrukt in de standby-modus om de gemeten stroomfout nauwkeurig af te inbegrepen:1 x Stroomdetectiemodule voor 5V / 12V / 24V
