Specificaties:
Processor: STM32F103CBT6, 32-bit ARM Cortex-M3-processor
Frequentie: 72 MHz
Bedrijfsspanning: 3,3 V
Ingangsspanning (aanbevolen): 3 V – 12 V
Grootte: 2,02″ × 0,72″
Kenmerken:
- 128 KB Flash en 20 KB SRAM
- 34 digitale I/O-poorten (GPIO’s)
- 12 16-bit precisie PWM-poorten
- 9 12-bit ADC-poorten (precisie analoge ingang)
- 2 SPI-kanelen
- 2 I2C-kanelen
- 7-kanaals directe geheugentoegang (DMA)
- 3 USART (serieel) kanelen
- Een verbeterde en drie algemene timers
- Kan direct worden gedownload via de USB-poort en het communicatieprogramma
- Externe JTAG-ondersteuning
- Nestable Vectored Interrupt Controller (NVIC) met GPIO-ondersteuning op externe interrupt
- Ondersteuning voor laag vermogen, slaapstand en standaardmodus (<500 µA)
Pin beschrijving:

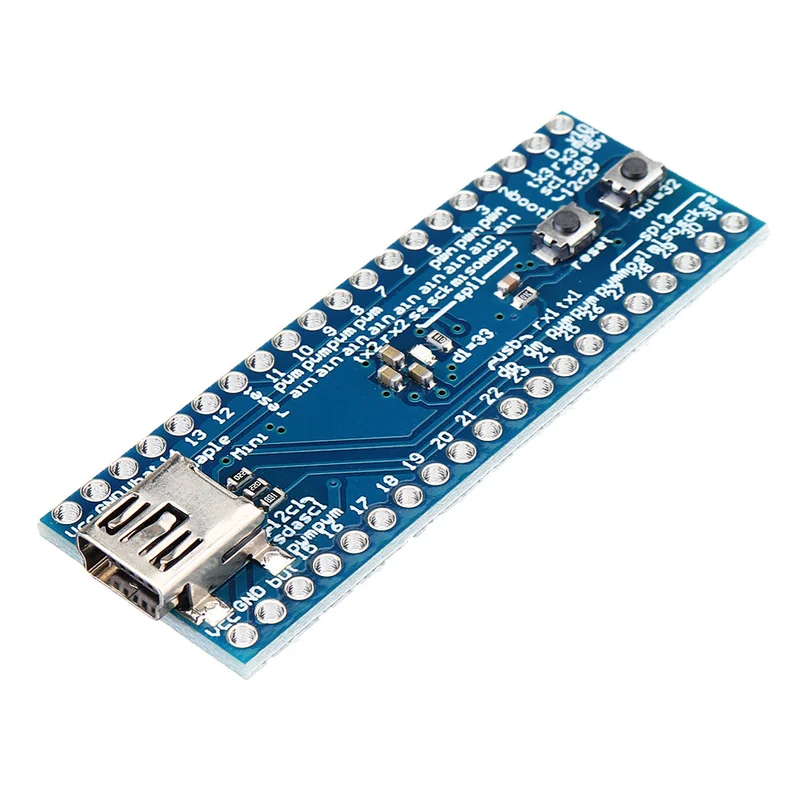

1. De Maple Mini heeft in totaal 34 invoer-/uitvoerpennen, genummerd van D0 tot D33. De labels op de Maple Mini komen overeen met de poorten en hun aangrenzende poorten, maar sommige standaardwaarden hebben een speciaal doel.
2. D23 is de USB-poort D+, D24 is de USB D-. Bij gebruik als GPIO moet uw programma eerst de USB-poort uitschakelen. Houd er rekening mee dat het uitschakelen van de USB-seriële bootloader betekent dat prioriteit niet werkt; u moet de Perpetual Bootloader doorlopen voor de volgende update.
3. Poort D32 is de miniknoppenpoort, voornamelijk gebruikt als invoerpoort. Wanneer de toets wordt ingedrukt, zal de magnetische poort opnieuw hoog worden.
4. Poort D33 is de Mini LED-poort, die als uitvoerpoort fungeert. Wanneer deze hoog wordt geschreven, gaan de LED-lampjes branden.
Pakket inbegrepen:
