Description
Specificaties:
- MCU: STM32F103RCT6
- Binnenkern: Cortex-M3 32-bit RISC
- Werkfrequentie: 72 MHz, 1,25 DMIPS / MHz
- Werkspanning: 2-3,6V
- Pakket: LQFP64
- I/O-poort: 51
- Opslag: 256 kB Flash, 48 kB RAM
- Interfaces: 2 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x SDIO, 1 x USB, 1 x CAN
- AD-conversie: 3 x AD (12 bits, 1us, 16 kanalen), 2 x DA (12 bits)
- Debug-download: ondersteuning voor JTAG/SWD-interface
- Voeding: 5VDC of USB
- Debug-poort: JTAG/SWD-modus
- USB seriële poort: ingebouwde CP2102 voor HEX-bestanden
- E2ROM: I2C-interface
- Kristal: 8M hoofdchipklok, RTC-klokchip
- SD-kaartslot: MINISD-kaart, SPI-interface
- LCD-scherm: 2,8-inch TFT touchscreen
- Twee USB-interfaces: één voor seriële poort, één voor communicatie
- Draadloze transmissie-interface: voor 433M draadloze module
- Camera-interface: ondersteunt 30W pixel camera’s zoals OV7670, OV7725, OV2640
- Chip IO lead-out interface: handige IO-lead-outs
- Externe voedingsinterface: 3.3V en 5V voeding voor externe apparaten
- Knoppen: één resetknop en twee klantknoppen
- BOOT-jumper: voor downloaden en uitvoeren van programma’s
- LED-verlichting: 3 LED’s voor signaalindicatie
Opmerking:Dit ontwikkelbord benadrukt de belangrijke kenmerken van STM32 in beeldacquisitie, weergave en transmissie. Het is zorgvuldig ontworpen en verbeterd door het R&D-team voor een completere ervaring.

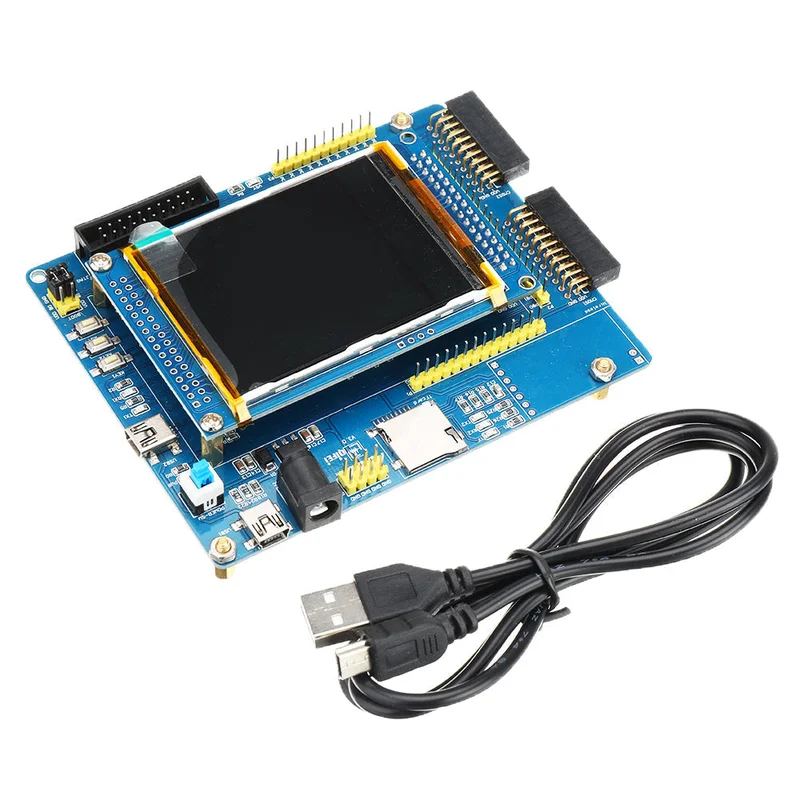

Pakket inbegrepen:
- 1 x STM32F103RCT6 ontwikkelbord
- 1 x kabel
