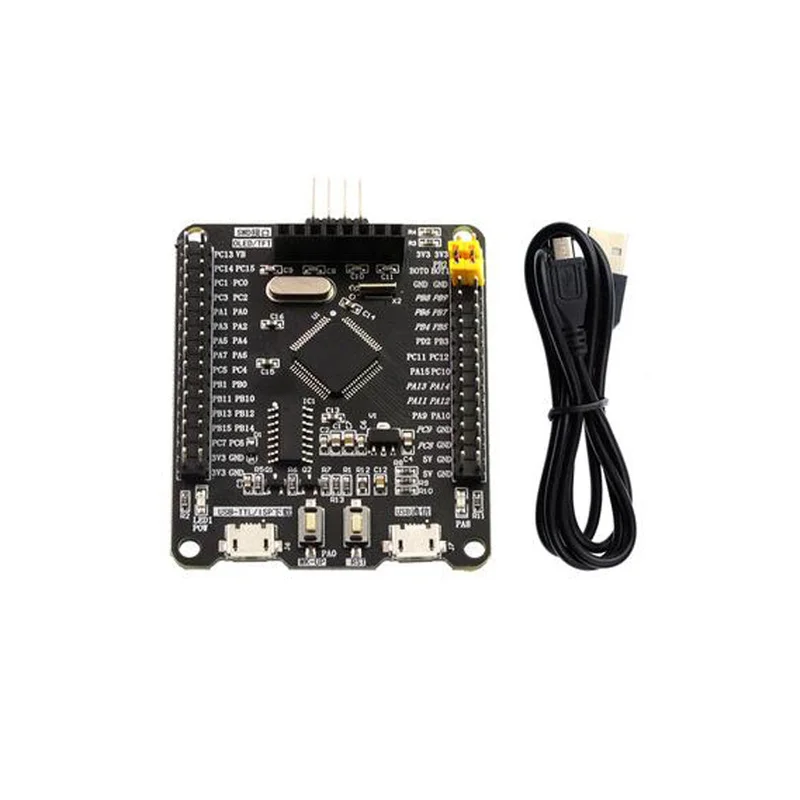

STM32 ontwikkelbord met STM32F103RCT6 chip en LCD-scherm interface-Snelle verzending

Description

>>>Handleiding: Klik hier om <<< te openen

Voorzieningen:

• De STM32F103RCT6-chip fungeert als de belangrijkste besturings-IC. Werktemperatuur: -40 °C tot 105 °C.
• Hoofdfrequentie van 72 MHz, 256 KB flashgeheugen, 48 KB SRAM.
• Voorzien van IIC, SPL CAN, UART, USB en andere interfaces, evenals DAC, ADC, DMA en andere randapparatuur. Raadpleeg de IC-parameterinleiding of het gegevensblad voor meer informatie.
• Het ontwikkelbord heeft dubbele USB-interfaces: één voor ISP-programma-download en de andere voor USB-communicatie. (De USB-communicatie-interface vereist een ontwikkeld communicatieprotocol om te functioneren. Zonder het juiste programma kan het apparaat niet worden herkend wanneer het direct op de computer is aangesloten.)
• De ingebouwde CH340C-chip wordt gebruikt voor USB naar TTL-communicatie, aangesloten op seriële poort 1 van de hoofdbesturingschip en ook voor ISP-programmering. Het bord heeft BOTO en BOT1 automatische niveauschakelcircuits. Na aansluiting met een USB-kabel kan het programma direct met één druk op de knop worden gebrand. (Raadpleeg de “STM32 ISP Download Program Instructions” in de documentatie voor de programmeermethode.)
• De SWD-emulatie-interface kan worden geëmuleerd of geprogrammeerd, en emulators die M3-kernen ondersteunen, zoals Bei INK, Er INKOB, STUNK (alle bovengenoemde zijn auteursrechtelijk beschermd) en DAPLINK kunnen worden gebruikt. Deze winkel is uitgerust met een DAPLINK-emulator, die prestaties en kwaliteit biedt die gelijkwaardig zijn aan de bovengenoemde emulators zonder copyright-risico.
• TFT LCD-scherminterface met slechts 6 I/O-poorten, geschikt voor gebruik met een TFT LCD-scherm.
• Twee knoppen: één voor reset, één voor wake-up (kan ook als normale knop worden gebruikt); twee LED-lampjes: één voor voedingsindicatie, één aangesloten op PA8 (tweede knipperprogramma is in de fabriek geprogrammeerd).
• Elke uitgang biedt twee kanalen van 3.3V en 5V voedingen, die kunnen worden aangesloten op elk voedingskanaal of USB-voedingslijn van het ontwikkelbord. Het bord kan extern 3,3 V-vermogen leveren wanneer het is aangesloten op een 5V-voeding of USB-voeding.
• Alle chips zijn gloednieuw en origineel om renovatie te voorkomen en een stabiele en betrouwbare kwaliteit te garanderen.

Pakket bevat:

• 1 x STM32 ontwikkelbord
