Overzicht:

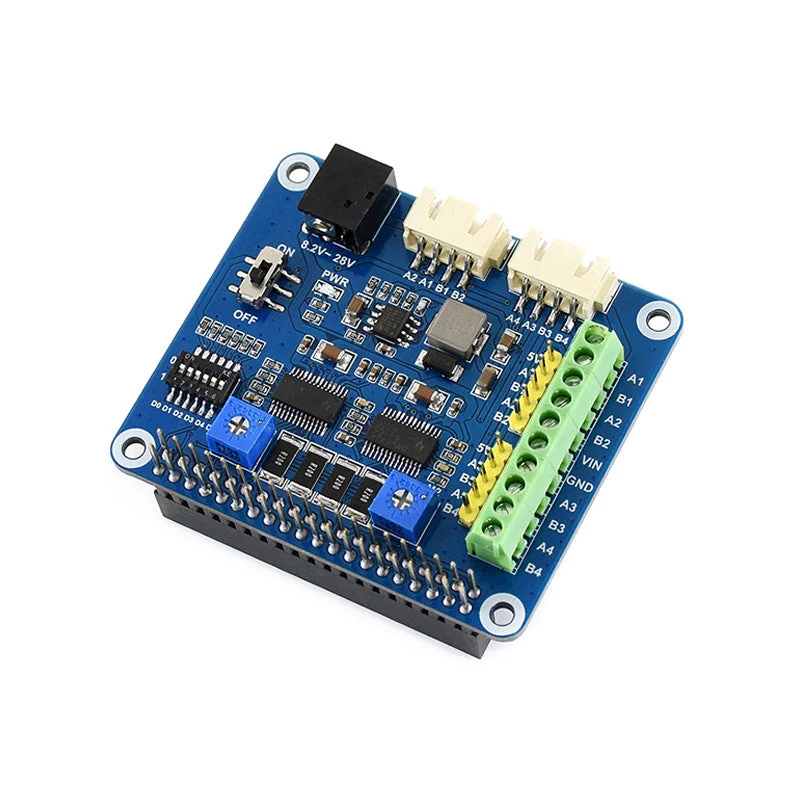

Deze stappenmotor hat biedt uw Raspberry Pi de mogelijkheid om twee stappenmotoren tegelijkertijd aan te sturen, met ondersteuning voor tot 1/32 microstepping.
Eigenschappen:
- Standaard Raspberry Pi 40PIN GPIO uitbreidingskop, compatibel met Raspberry Pi-serie borden en Jetson Nano.
- Onboard dual DRV8825 motorcontroller IC met ingebouwde microstepping indexer, eenvoudig te gebruiken.
- 6 beschikbare microstep-modi, geconfigureerd met DIP-schakelaars: volledige stap, halve stap, 1/4 stap, 1/8 stap, 1/16 stap en 1/32 stap.
- Instelbare motoraandrijfstroom via potentiometer, maximale stroomuitgang van 2,5A.
- Beveiligingsfuncties: overstroombeveiliging (OCP), thermische uitschakeling (TSD), VM-onderspanningsvergrendeling (UVLO).
- Integreert een 5V regulator, waardoor het mogelijk is om de Raspberry Pi van stroom te voorzien.
- Geïntegreerde opties voor meerdere connectoren voor stappenmotoren in verschillende specificaties.
- Wordt geleverd met ontwikkelingsbronnen en handleiding (voorbeelden in BCM2835, bedrading Pi en Python).
Opmerking:Een voeding van 9V / 2A wordt aanbevolen voor het aansturen van de motoren.
Specificaties:
- Motor driver chip: DRV8825
- Motor aandrijfspanning: 8,2V ~ 28V
- Motoraandrijfstroom: 2,5A
- Logisch niveau: 3,3V
- Afmetingen van het product: 65 mm × 56 mm
- Doorgaande gatdiameter: 3,0 mm
Pakket inbegrepen:(Raspberry Pi en stappenmotoren op de foto’s zijn NIET inbegrepen)
- 1 x Motor Driver Hat
