Omschrijving:

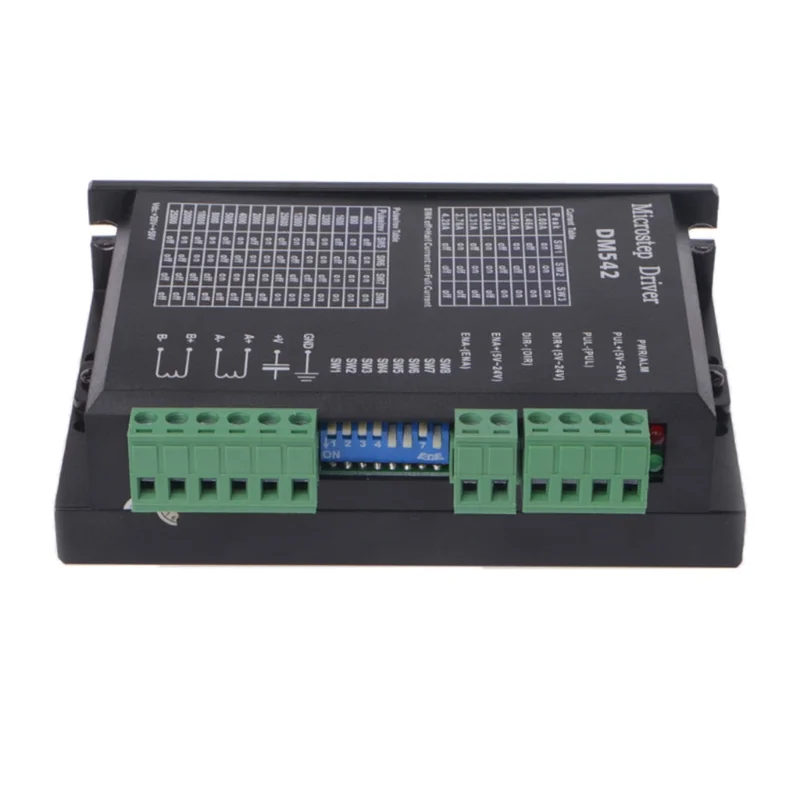

Deze stappenmotorbesturingsregelaar is ontworpen voor 4.2A en een spanningsbereik van 24 tot 60V, geschikt voor 57 en 86-serie 2-fase digitale stappenmotoraandrijvingen.
Specificaties:
| Productnaam | Stappenmotor Driver Controller |
| Stroomvoorziening | Gelijkstroom 24-60V |
| Huidig maximum | 4.2A |
| Uitgangsfase stroom | 1.5A-4.5A |
| Logische ingangsstroom | 10-20mA |
| Bedrijfstemperatuur | -15 ℃ ~ + 45 ℃ |
| Resolutie | 0.1A |
| Onderverdeling Bereik | 400 ~ 25600ppr |
| Impulsresponsfrequentie | 200KHz |
| Signaalinvoer | Differentiaal / enkelvoudig, puls / richting of dubbele puls, 5 ~ 24VDC-niveau compatibel |
| Grootte | 11,7 * 8,5 cm / 4,61 * 3,35 inch |
| Aantal stuks | 1 x stappenmotor |
Interface definitie:
| 1) Stuursignaalinterface | |
| Naam | Functie |
| PUL + | Pulse ingangssignaal: De effectieve flank van de puls is instelbaar; de standaard stijgende flank van de puls is effectief. Compatibel met 5 ~ 24VDC-niveau. |
| PUL- | |
| DIR + | Universeel ingangssignaal: Voor signalen met hoog / laag niveau. Compatibel met 5 ~ 24VDC-niveau. |
| DIR- | |
| ENA + | Stuursignaal inschakelen. Compatibel met 5 ~ 24VDC-niveau. |
| ENA- | |
|
2) Voedingsinterface |
|
| Naam | Functie |
| GND | DC-voeding |
| + V | DC-voeding is positief, bereik + 18V – + 48V, + 36V aanbevolen |
| A + 、 A- | Motorfase A-wikkeling |
| B + 、 B- | Motorfase B-wikkeling |
Kenmerken:
– Digitale stappenmotordriver met 32-bits DSP-technologie, geschikt voor 57- en 86-serie motoren.
– Uitstekende prestaties bij lage en gemiddelde snelheid, geschikt voor de meeste kleine en middelgrote apparatuur.
– Ingebouwde microsegmentatietechnologie voor een soepel verloop bij lage snelheden met minimaal geluid.
– Integreert zelfafstemmingsfunctie voor optimale prestaties van verschillende motoren.
– Ondersteunt 4-draads en 8-draads tweefasige stappenmotoren.
Pakket inbegrepen:
| 1 stuk × | Stappenmotor |
Meer details:
