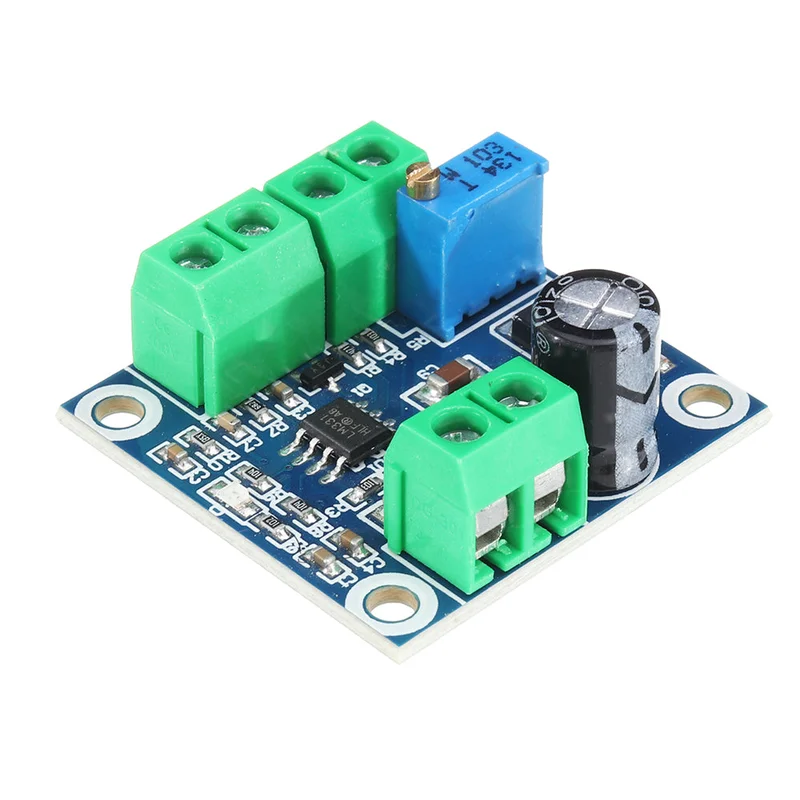

Spanning naar frequentiemodule 0-10V naar 0-10KHz-Snelle verzending

Description

Overzicht:Deze spanning naar frequentiemodule kan verschillende frequenties genereren op basis van de ingangsspanning. Het zet een ingangsspanning van 0-10V om in een frequentiepulssignaal van :1. Ingangsspanning en uitgangsfrequentiesignaal.2. Het uitgangssignaal kan nauwkeurig worden afgesteld met een potentiometer om de relatie tussen spanning en frequentie te kalibreren.3. De uitgang van deze module kan worden aangesloten op een driver voor een pulssignaal. Zorg voor een gemeenschappelijke anodeverbinding. De bedrading is als volgt: OC-OUT: PUL- of PUL12-30V aangesloten op de driver: PUL + of gemeenschappelijke terminal + 5V. Bij een voeding van 12V is een weerstand van 330Ω nodig. Bij een voeding van 13-24V is een weerstand van 2,7KΩ vereist om de stroom te parameters:Werkspanning: regelbaar spanningsbereik: : 0-10 instructies:VCC: werkende : Aarde van de +: -: invoer : signaalcollector uitgangspoort (gebruik deze uitgangspoort indien aangesloten op een stuurprogramma).FOUT: frequentie-uitvoerpoort (gemeenschappelijke frequentie-uitvoerpoort).Er zijn twee onafhankelijke uitgangen: OC-OUT is NPN en FREQ-OUT is IC-uitgang. Het gemeenschappelijke kathodepunt is verbonden met de negatieve GND van de voeding. Bij gebruik van een gemeenschappelijke anode met de voeding, zorg ervoor dat bij 13-24V een weerstand van 2,7KΩ wordt ingesteld, en bij 12V voeding een weerstand van 330Ω wordt :Het frequentiepulssignaal is verbonden met F en er is een overeenkomstige spanningsuitgang op de – en uitvoercorrespondentie:1V = 1KHz10V = 10KHzBij afwijkingen in de correspondentie kan de potentiometer op het bord worden aangepast voor inbegrepen:1 x spanning naar frequentie module
