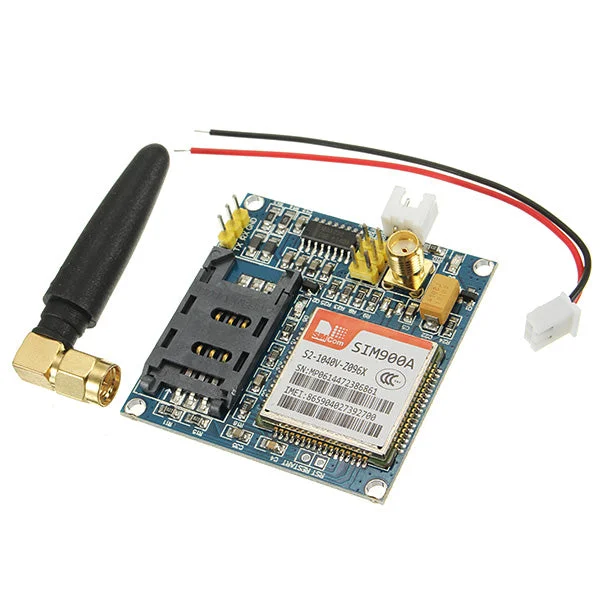

SIM900A mini v4.0 draadloze datatransmissiemodule GSM GPRS bord met antenne-Snelle verzending

Description

Kenmerken:

• Voorzien van twee voedingsinterfaces: VCC5 voor 5V voeding en VCC4 voor 3.5-4.5V voeding, met de optie voor automatische inschakeling (standaard) en handmatige controle.
• Bevat SMA (standaard) en IPXmini antenneinterfaces, met een gereserveerde reset voor de SIM900A interface.
• Afmetingen van de module: 49 mm x 50 mm, volledig nieuw en origineel.
• De computer kan de module van voeding voorzien via USB voor vroege debugging, met een aanbevolen stroom van meer dan 1A bij grote dataverkeer.
• Standby stroomverbruik kan worden ingesteld op tientallen mA, met een lage slaapstand van 10 mA.
• Ondersteunt 2G, 3G en 4G SIM-kaarten.
• Seriële poortcircuit: ondersteunt 3.3V microcontrollers, TTL seriële poortondersteuning.
• Compatibel met 3.3V en 5V microcontrollers.
• De SIM-kaartcircuit is uitgerust met een SMF05C ESD-chip voor extra bescherming.
• Antennacircuit: zorgt voor een korte en rechte verbinding om de signaalsterkte te waarborgen.
• PCB met duidelijke markeringen voor elke interface, wat de ontwikkeling vergemakkelijkt volgens het ontwerpmanual van SIM900/A hardware.
• Twee voedingsinterfaces: VCC5 voor DC 5V boven 1A.
• Computer kan 5V voeding leveren via USB.
• DC lange datacircuit met een aanbevolen voeding van 5V 1A.
• VCC4 voor 3.5-4.5V voeding, geschikt voor lithiumbatterijen.
• Alle controlepinnen zijn toegankelijk.
• TTL-niveau, compatibel met 3.3V en 5V.
• Twee antenneinterfaces, standaard SMA recht, connector voor IPXmini antenne.
• Een spraakinterface en een microfooninterface.

Pinbeschrijving van de controle-interface:

• GND – Aarde
• SIMR – SIM900A RXD, TTL-niveau, niet direct te verbinden met 232-niveau
• SIMT – SIM900A TXD, TTL-niveau, niet direct te verbinden met 232-niveau
• RST – SIM900A reset, actief laag
• VCC_MCU – Bij communicatie met 5V TTL, verbind deze pin met DC 5V; bij communicatie met 3.3V TTL, verbind deze pin met DC 3.3V
• VCC5 – DC 5V invoer
• VCC4 – DC 3.5-4.5 invoer

Onboard bronnen:

• Seriële poortcircuit (met bescherming)
• Antenne-interfacecircuit (SMA vrouwelijke connector)
• SIM-kaartcircuit (flip SIM-slot)
• 4 x 3.5 bevestigingsgaten
• SIM900A seriële poortuitgang

Specificaties:

• Afmetingen: 49 mm x 47 mm
• Nettogewicht: 28 g
• Totaal gewicht: 38 g

In de verpakking:

• 1 x SIM900A module
• 1 x Voedingskabel
• 1 x Antenne
