Description

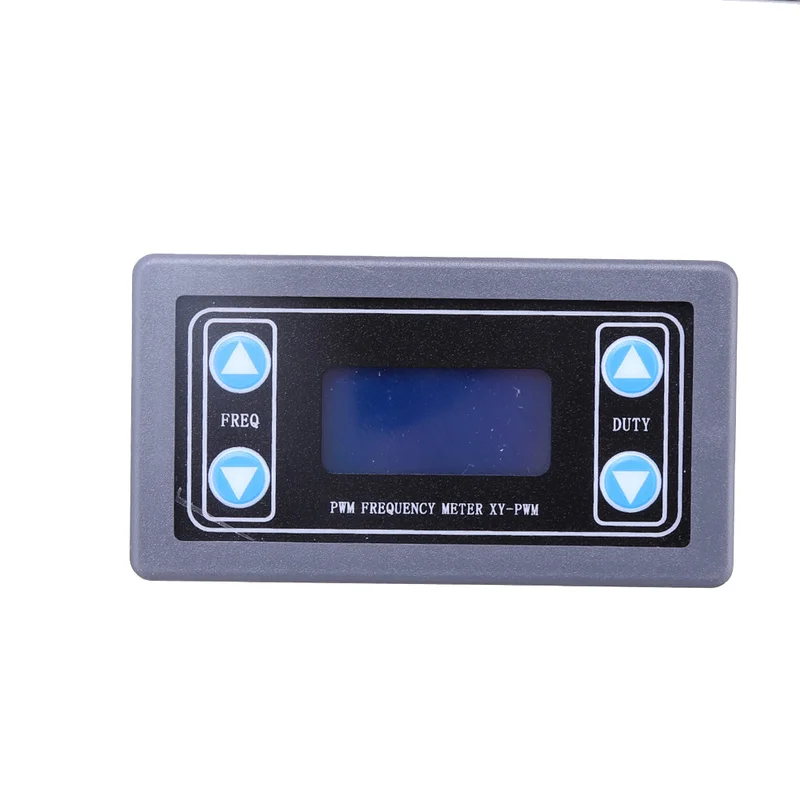

Kenmerken:- Ondersteuning voor seriële bediening- Breed frequentiebereik, hoge precisie- LCD toont frequentie en duty cycle, eenvoudig te bedienen- Drie-kanaals PWM-uitgang tegelijkertijd- Instelbare frequentie, consistente frequentie-uitgang voor drie kanalen, duty cycle kan onafhankelijk worden aangepast, geschikt voor diverse toepassingenSpecificaties:
1. Bedrijfsspanning: 3.3 ~ 30 V;2. Frequentiebereik: 1Hz ~ 150KHz;3. Frequentienauwkeurigheid: ongeveer 2% in elk bereik4. Signaal laadvermogen: Uitgangsstroom van ongeveer 5 ~ 30mA5. Uitgangsamplitude: PWM-amplitude gelijk aan voedingsspanning6. Omgevingstemperatuur: -20 ~ +70 °C7. Afmetingen: 5.5×3.8cm / 2.17×1.50inchOverzicht:1. De module heeft 4 onafhankelijke toetsen voor het instellen van frequentie en duty cycle, met ondersteuning voor kort drukken (verhogen of verlagen met één eenheid) en lang drukken (snel verhogen of verlagen). Parameters worden automatisch opgeslagen bij stroomuitval.2. De drie-kanaals duty cycle-knop kan gelijktijdig worden ingedrukt voor real-time aanpassing. Het LCD toont de laatste ingestelde duty cycle, wat zeer praktisch is voor verschillende :Drie-kanaals PWM met breed frequentiebereik en onafhankelijke aanpassing van de duty frequentie is verdeeld in vier gebieden, automatisch schakelen:1. XXX (geen decimale punt): 1HZ stapgrootte, bereik: 1Hz ~ 999Hz;2. (decimaal op honderden): 0.01KHZ stapgrootte, bereik: 1.00KHz ~ 9.99KHz;3. (decimaal op tienden): 0.1KHZ stapgrootte, bereik: 10.0KHz ~ 99.9KHz;4. XXX (decimaal op eenheden): 1KHZ stapgrootte, bereik: 1KHz ~ 150KHz;Bijvoorbeeld, frequentieweergave: 100 vertegenwoordigt een puls van 100Hz;1.01 vertegenwoordigt een puls van 1.01KHz;54.1 vertegenwoordigt een puls van 54.1KHz;1.2.4 vertegenwoordigt een puls van 124Hz;Waardebereik van de duty cycle: 0 ~ 100%, 100% wordt weergegeven als A0%.Alle ingestelde parameters worden automatisch opgeslagen bij :1. Gebruikt als blokgolfsignaalgenerator voor ontwikkeling en experimenten.2. Gebruikt om een blokgolfsignaal te genereren voor motorbesturing;3. Genereert instelbare pulsen voor MCU-gebruik;4. Genereert instelbare pulsen voor regelgerelateerde circuits (zoals PWM-dimming en andere toepassingen).Seriële opdracht UART:Baudrate: 9600 bps, datalengte: 8Stopbits: 1Controlecijfer: geenFlow control: geen1. Stel de frequentie van de PWM in”F101″: stel frequentie in op 101HZ (001 ~ 999)”F1.05″: stel frequentie in op 1.05KHz (1.00 ~ 9.99)”F10.5″: stel frequentie in op 10.5KHz (10.0 ~ 99.9)”F1.0.5″: stel frequentie in op 105KHz (1.0.0 ~ 1.5.0)2. Stel de duty cycle van de PWM in”DX: YYY”: Stel PWM duty cycle in x: (1 ~ 3) PWM-serienummer, YYY: (000 ~ 100) duty cycle;Bijvoorbeeld d1: 050, stel duty cycle in op 50%3. Lees de parameters van de instellingenStuur een “lees”-opdracht om de instellingen te : F156, D1: 052, D2: 059, D3: 058,Succesvol instellen: DOWNInstellen mislukt: FALLPakket bevat:1x Signaalgenerator met LCD-display en behuizing
