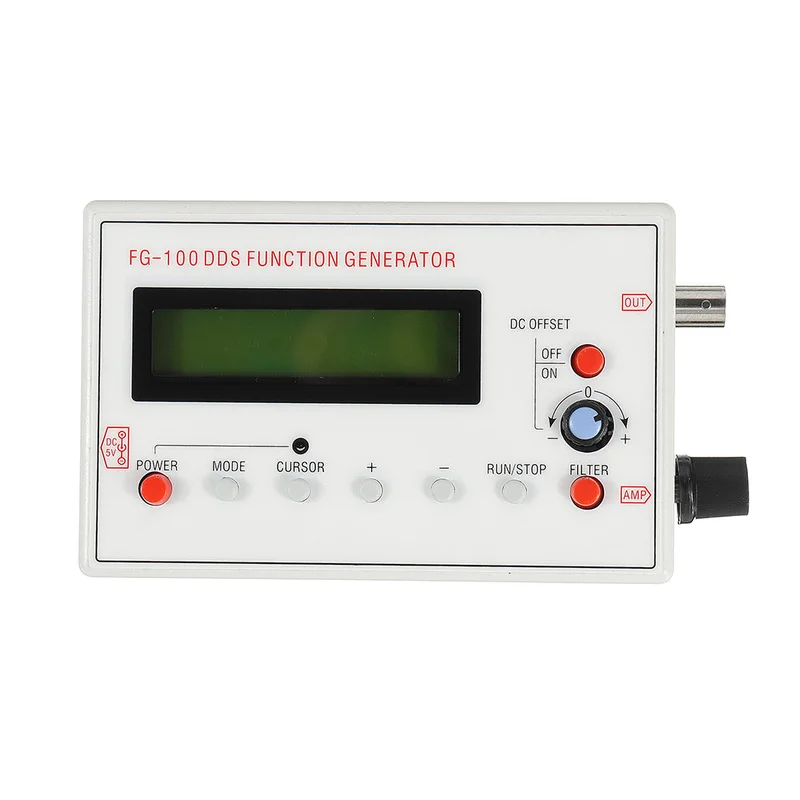

Signaalgenerator met DDS-functie 1Hz-500kHz-Snelle verzending

Description

Instructie:

Deze functionele signaalgenerator kan verschillende soorten golfvormen testen, zoals sinus, vierkant, driehoek, positieve en negatieve zaagtandgolfvorm. Het is speciaal ontworpen voor professionele gebruikers.

Kenmerken:

Compact en multifunctioneel, eenvoudig te bedienen en mee te nemen.

Te gebruiken met een oscilloscoop voor het testen en debuggen van elektronische circuits, de frequentierespons van audioversterkers en de impulsrespons.

De vierkante golfvorm is geschikt voor oscilloscoopverzwakkers en het aanpassen van de impulsrespons.

Ook geschikt voor het kalibreren van de sweep time factor van de oscilloscoop.

Voorzie een filter (kan worden in- en uitgeschakeld) dat geschikt is voor de uitvoer van sinus- en pulsgolven.

Specificaties:

• Uitgangssignaaltypen: sinus, vierkant, driehoek, positieve en negatieve zaagtandgolfvorm.
• Frequentiebereik: sinusgolf 1Hz-500kHz, andere golfvormen 1Hz-20kHz.
• Resolutie: 1Hz
• Sinusgolfvervorming: minder dan 1 kHz < 1%, meer dan 1 kHz < 0,5%.
• DC-offsetbereik: ± 10V (kan worden uitgeschakeld)
• Uitgangsbereik: ± 10V (PP)
• Uitgangsimpedantie: 50 ohm
• Voedingsspanning: DC 3.5-10V.
• Beeldscherm: LCD
• Afmetingen: 14 x 8 x 3,5 cm
• Lcd-scherm: 6,5 x 1,5 cm
• Gewicht: 197,5 g
• Pakketgrootte: 23 x 16 x 3,5 cm
• Pakketgewicht: 202,5 g

Pakket bestaat uit:

• 1 x signaalgenerator
• 1 x USB naar DC voedingskabel
