Description
Parameter instellingen:

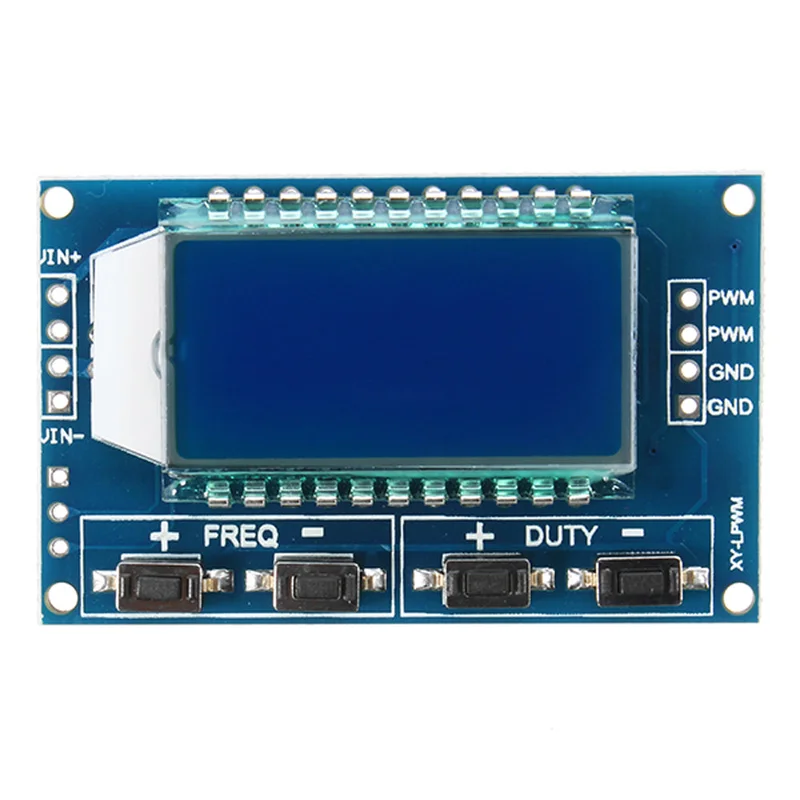

De module heeft vier onafhankelijke toetsen, die worden gebruikt om de frequentie en werkcyclus in te stellen. Ondersteuning voor kort drukken (een eenheid verhogen of verlagen) en lang drukken (snel verhogen of verlagen) maakt het eenvoudig om de parameters automatisch in te stellen, zelfs bij stroomuitval.
Module parameters:
- Werkspanning: 3.3 ~ 30V;
- Frequentiebereik: 1Hz ~ 150KHz;
- Frequentie nauwkeurigheid: ongeveer 2% in elk bereik;
- Signaal laadvermogen: uitgangsstroom van ongeveer 5 ~ 30mA;
- Uitgangsamplitude: PWM amplitude gelijk aan de voedingsspanning;
- Omgevingstemperatuur: -20 ~ +70 ℃.
Toepassingsgebied:
- Gebruikt als blokgolfsignaalgenerator voor experimentele ontwikkeling;
- Genereert een blokgolfsignaal voor motorbesturing;
- Genereert instelbare pulsen voor MCU gebruik;
- Genereert instelbare pulsen voor regelgerelateerde circuits (zoals PWM dimmen en andere toepassingen).
Seriële poortbesturing:
Communicatienormen: 9600 bps, databits: 8, stopbit: 1, controlecijfer: geen, flow control: geen.
Instellingen:
- Stel de frequentie van PWM in met commando’s zoals F101 voor 101Hz (001 tot 999), F1.05 voor 1.05kHz (1.00 tot 9.99), F10.5 voor 10.5kHz (10.0 tot 99.9), en F1.0.5 voor 105kHz (1.0.0 tot 1.5.0).
- Stel de duty cycle in op PWM met DXXX (001 tot 100), bijvoorbeeld D050 voor 50%.
- Lees de ingestelde parameters door een “lees” string te sturen. Bij succesvolle instelling wordt “o.k.” teruggestuurd; bij mislukking “FALL”.
Pakket inbegrepen:
- 3 x Signaalgenerator 1Hz-150kHz 3.3V-30V
