Set van 5 lm393 spanningsvergelijker modules met omgekeerde beschermingsindicatie-Snelle verzending

Description

Omschrijving:

Aan boord is er een relais-activeringsschakelaar, waarmee de relaisactie of reset vrij kan worden gekozen. De module is uitgerust met een anti-beschermingsdiode, waardoor de voeding de chip of het circuit niet beschadigt. Daarnaast is er een relais-activeringslamp voor gemakkelijke observatie.

De relaisuitgangsschakelaar kan ook worden geconfigureerd via penselectie.

• Werkspanning:12V (de werkspanning kan worden aangepast aan verschillende relais; bij 5V gebruik een 5V relais)
• Ingangsstroom:groter dan 100mA
• PCB-afmeting:5,8 x 3,7 cm
• Belasting:250V 10A AC of 30V 10A DC (gebruik een stroom binnen dit bereik)

Modulefunctie:Afhankelijk van de spanning van de comparator zal het relais werken of resetten.

Functie 1:Wanneer de IN2_CS-kortsluitkap is aangesloten, voer een spanning in (via J1) ter vergelijking met de referentiespanning op de module. Als de zelfremmende schakelaar in de veertoestand is en de ingangsspanning groter is dan de referentiespanning, werkt het relais; anders wordt het relais gereset. In de druktoestand, als de ingangsspanning groter is dan de referentiespanning, reset het relais (het relais werkt niet) en vice versa.

Functie 2:Wanneer de IN2_CS-kortsluitkap is verwijderd, kunnen twee spanningssignalen worden ingevoerd ter vergelijking (invoer in J1 en J5). Als de zelfremmende schakelaar in de veertoestand is en de ingangsspanning IN1 groter is dan IN2, werkt het relais; anders wordt het relais gereset. In de druktoestand, als IN1 groter is dan IN2, wordt het relais gereset (het relais werkt niet) en vice versa.

Pakket inbegrepen:

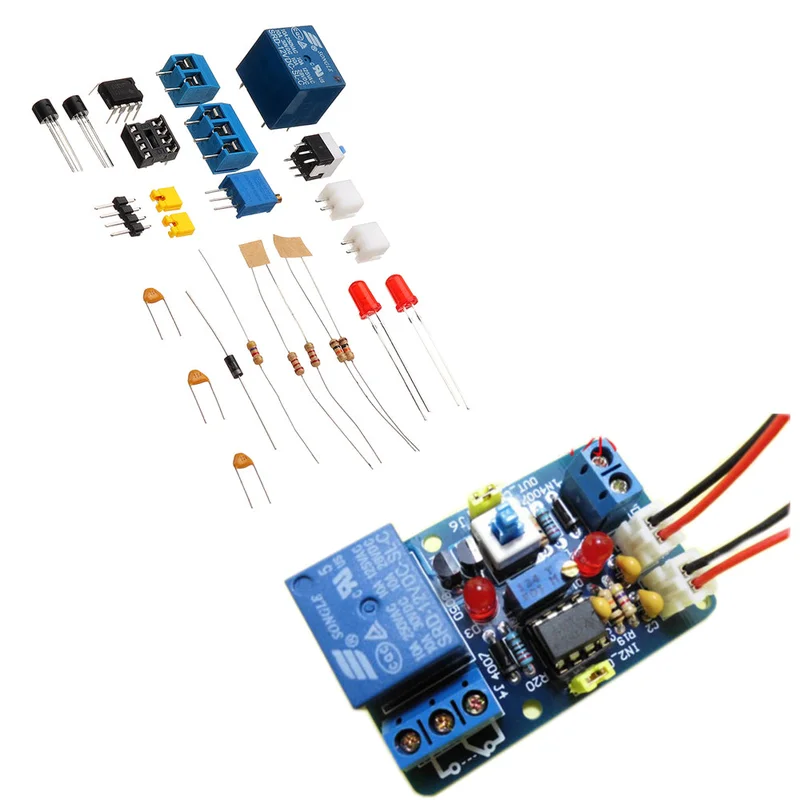

• 5 x DIY LM393 Voltage Comparator Module Kit
