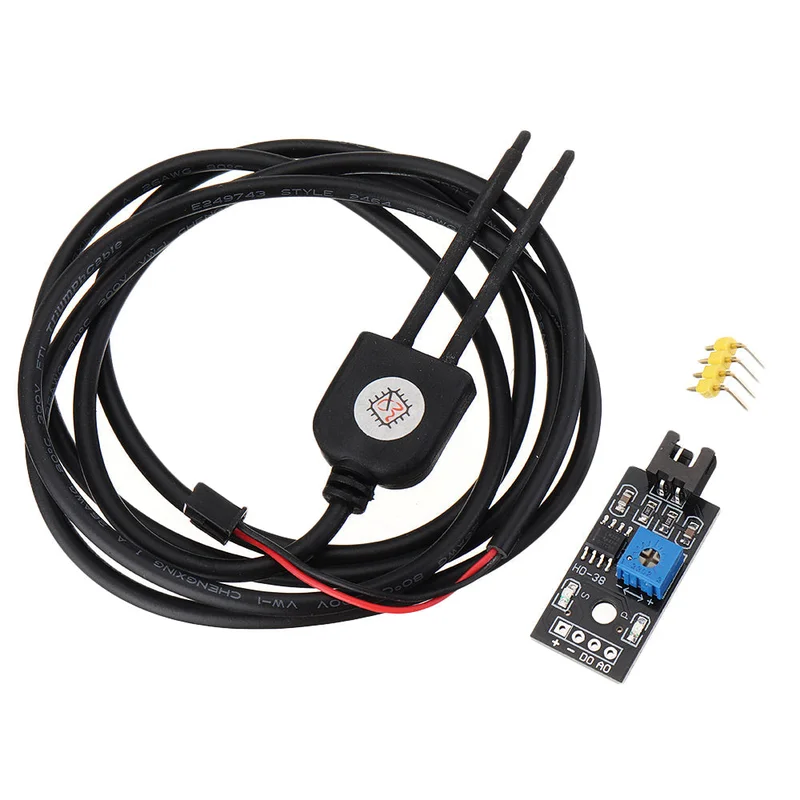

Set van 5 bodemvocht detectiemodules met corrosieweerstand sonde-Snelle verzending

Description

Voorzien van:

• Afmetingen: 36 x 15 x 7 mm
• Voltage: 3.3-12VDC
• Stroom: werkend <20mA, output <30mA
• Interface: + -DO AO
• DO digitale output / AO analoge output
• Gebruik: om bodemvocht op te sporen
• Principe: de bodemvochtsonde detecteert de vochtigheid en de spanningsvergelijker bepaalt de vochtigheid. Wanneer de luchtvochtigheid hoger is dan de ingestelde waarde, voert de DO een laag niveau uit.

Gebruiksaanwijzing:

1. “+” is verbonden met de positieve pool van de voeding en “-” is verbonden met de negatieve pool van de voeding. Keer de verbinding niet om, anders kan de chip doorbranden. Nadat de stroom is aangesloten, licht de stroomindicator “P” op en werkt de module normaal.
2. De blauwe potentiometer kan met de klok mee / tegen de klok in worden aangepast om de gevoeligheid van de sondedetectie te verhogen / verlagen. Neem de “thermische sensor” als voorbeeld. Neem aan dat de standaardinstelling 25 °C is en de uitvoer “DO” laag actief is. Na aanpassing met de klok mee, wordt de temperatuur onder 25 °C geactiveerd. Tegen de klok in triggers boven 25 °C.
3. Wanneer de potentiometer met de klok mee wordt bijgesteld totdat de “S”-uitgangsindicator brandt, geeft dit aan dat het afstelbereik de testdrempel heeft overschreden. Stel de potentiometer tegen de klok in totdat de afstelling niet de drempel overschrijdt. Bij het aanpassen kan de drempel niet worden overschreden, anders werkt deze niet correct. Wanneer de potentiometer alleen wordt gebruikt voor de “DO”-poort, wordt deze niet geassocieerd met de “AO”-uitgang.
4. De “AO”-uitgang is analoog (spanning), die direct kan worden gedetecteerd door de AD-poort van de MCU.

Pakket bestaat uit:

• 5 x bodemvochtdetectiemodule
• 5 x sonde
