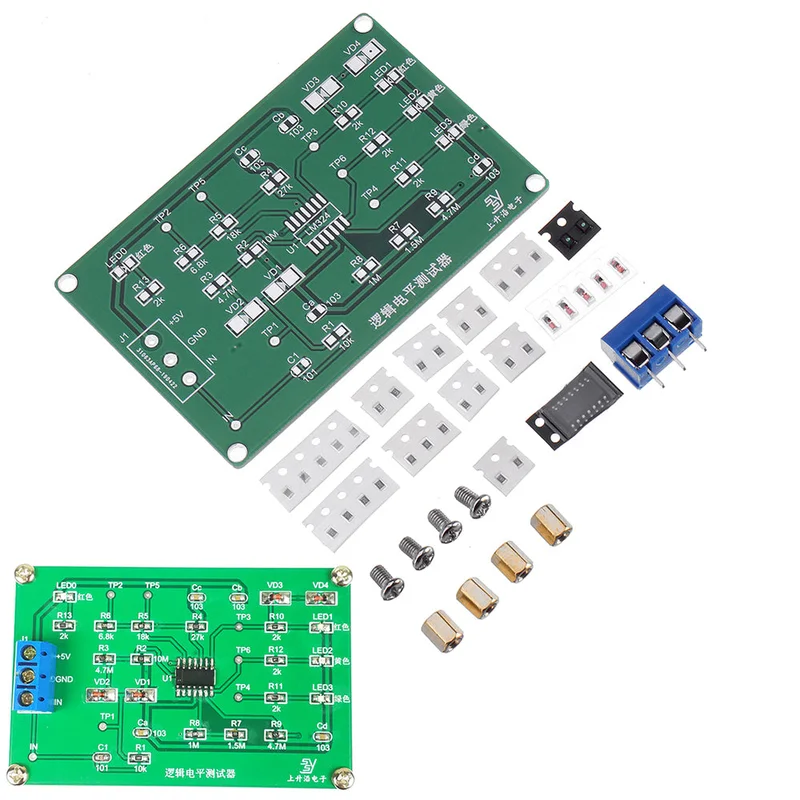

Description
Circuit functie:
1. Detecteer logische signaalingang
Wanneer er geen logische signaalingang is, zendt de gele LED (LED2) licht uit. Wanneer er een logisch niveausignaal is, zendt LED2 geen licht uit.
2. Bepaal het type logisch signaal
Als het het hoge logische niveau van de ingang is, licht de rode LED (LED1) op. Als het het lage logische niveau is, licht de groene LED (LED3) op.
| PCB-markering | Naam | Pakket | Aantal stuks |
| R10-R13 | 2k weerstand | 0805 | 4 |
| R1 | 10k weerstand | 0805 | 1 |
| R2 | 10M weerstand | 0805 | 1 |
| R3, R9 | 4.7M weerstand | 0805 | 2 |
| R5 | 18K weerstand | 0805 | 1 |
| R6 | 6.8K weerstand | 0805 | 1 |
| R4 | 27K weerstand | 0805 | 1 |
| R8 | 1M weerstand | 0805 | 1 |
| R7 | 1.5M weerstand | 0805 | 1 |
| C1 | 101 condensator | 0805 | 1 |
| Ca, Cb, Cc, Cd | 103 condensator | 0805 | 4 |
| LED0, LED1 | rode LED | 0805 | 2 |
| LED2 | gele LED | 0805 | 1 |
| LED3 | groene LED | 0805 | 1 |
| J1 | Power poort | 1 | |
| IC1 | LM324 | SOP-14 | 1 |
| VD1-VD4 | IN4148 Diode | 4 |
Pakket inbegrepen:
