Set van 3 digitale voltmeters ICL7107 DC 5V 35mA-Snelle verzending

Description

Omschrijving:

Deze set bevat 3 digitale voltmeters gebaseerd op de ICL7107 chip, ideaal voor DIY-projecten.

• PCB-afmeting:70,6 x 39 mm
• Hoofdmontageopening:77 x 40 mm
• Weergavevenster:51 x 24 mm

Elektrische parameters:

• Werkspanning:DC 5V
• Werkstroom:35mA
• Meetnauwkeurigheid:kan gekalibreerd worden voor hogere precisie
• Meetbereik:0-2V, 0-20V, 0-200V

De bereikselectie gebeurt door soldeerverbindingen op de printplaat. Bij het solderen van de juiste weerstanden kan het meetbereik worden aangepast:

• 0-2V: soldeer de 0-2V verbinding met een RX weerstand van 1K
• 0-20V: soldeer de 0-20V verbinding met een RX weerstand van 100K
• 0-200V: soldeer de 0-200V verbinding met een RX weerstand van 1M

Bij een buiten bereik meting toont het display 1 of -1. Deze voltmeter kan ook omgebouwd worden tot een ampèremeter door een 0,1 ohm weerstand te solderen op de daarvoor bestemde plek op de printplaat.

Weergavekleur:rood

Benodigd gereedschap:multimeter, soldeerbout en tang.

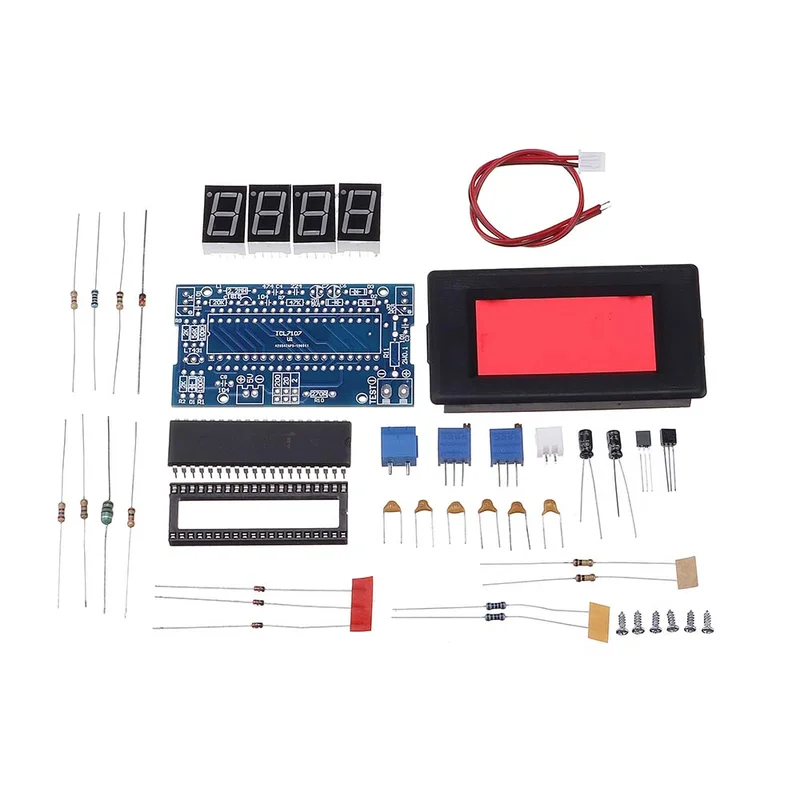

Pakket bevat:

• 3 x printplaat
• 9 x 1N4148 diode
• 3 x 5,1V Zener-diode
• 3 x 100 ohm weerstand
• 3 x 270 ohm weerstand
• 6 x 2K weerstand
• 3 x 20K weerstand
• 3 x 47K weerstand
• 3 x 56K weerstand
• 6 x 100K weerstand
• 3 x 1M weerstand
• 3 x 2,2MH inductor
• 6 x 104 monolithische condensator
• 6 x 101 monolithische condensator
• 3 x 224 monolithische condensator
• 3 x 474 monolithische condensator
• 6 x 10UF25V elektrolytische condensator
• 3 x C1815 transistor
• 3 x TL431 spanningsreferentie
• 6 x 3296-202 potentiometer
• 3 x XH2.54-2P connector
• 3 x XH2.54-2P kabel
• 3 x KF301-2 connector
• 3 x 40P chiphouder
• 3 x LT7107 chip
• 12 x 0,56″ digitale buis
• 3 x behuizing
• 12 x M2 * 6 zelftappende schroeven
