RS232-afscherming met DB9-connector voor industrile apparatuur-Snelle verzending

Description

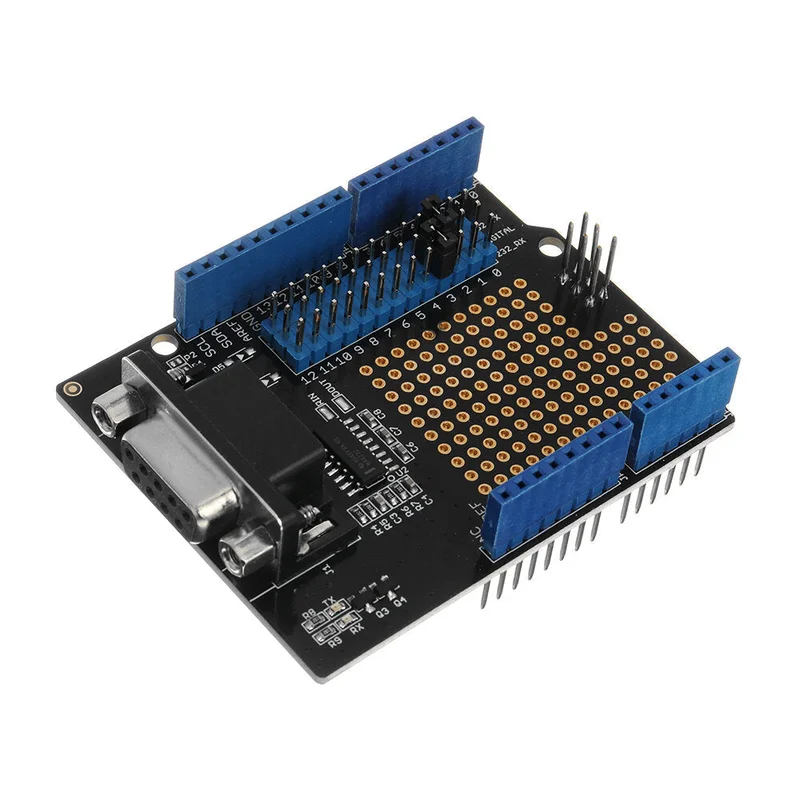

Voorzien van:Deze RS232-afscherming is een standaard communicatiepoort voor industriële apparatuur. De module is gebaseerd op de MAX232, een dubbele driver/ontvanger met een capacitieve spanningsgenerator die TIA/EIA-232-F spanningsniveaus levert vanaf een enkele 5-V voeding. Het schild bevat vrouwelijke DB9-connectoren voor verbinding met verschillende apparaten met een RS232-interface. Daarnaast vergemakkelijken de RS232-headers uw verbindingen en inbedrijfstelling. Het biedt lasgebieden om optimaal gebruik te maken van de beschikbare ruimte, wat zeer handig is voor prototyping.
Specificaties:

• Voldoet aan of overtreft TIA/EIA-232-F en ITU
• Werkt tot 120 kbit/s
• Lage voedingsstroom
• LED-indicator
• DB9-connectoren (vrouwelijk)
• Lasgebieden
• Afmetingen: 155 mm x 75 mm x 25 mm

Documentatie:

• RS232 Shield eagle file
• RS232_Shield_v1.
• Datasheet

Wiki
Pakket bestaat uit:1 x RS232 schild
