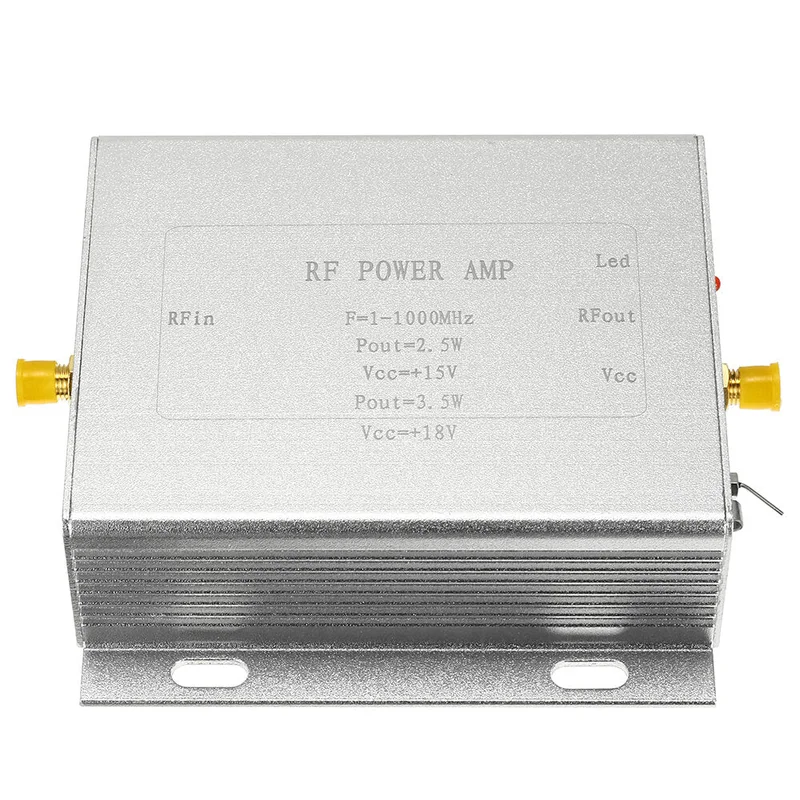

RF lineaire eindversterkerkaart 1-1050MHz voor DTMB-versterking-Snelle verzending

Description

Specificatie:

Naam: RF lineaire eindversterker

Bedrijfsfrequentie: 1-1050MHz

Werkspanning: 12-18V

Werkstroom: 400 ~ 600mA

Versterkingswinst: 32-36dB

Uitgangsvermogen: 3W (typ), 3,5W max

Werkstatus: Klasse A lineair

Connectorvorm: SMA standaard vrouwelijke kop (externe schroef binnenste gat)

Afmetingen: 103 x 105 x 33 mm (zonder connector)

Productgewicht: 170g

Verbindingsmethode:

• RF in: signaalingang (signaal dat moet worden versterkt)
• RF out: signaaluitgang (uitgangsaansluiting na signaalversterking)
• VCC: Positieve pool van voeding (doorvoercondensator)
• GND: Negatieve pool van voeding (draadneus en afschermingsschaal)
• LED: Voedingsindicatie

Opmerking: gebruik bij de installatie het nauwe contact tussen de behuizing en andere metalen om de warmteafvoer te bevorderen.
