Quad-band GSM GPRS shield ontwikkelbord-Snelle verzending

Description

Voorzien van:

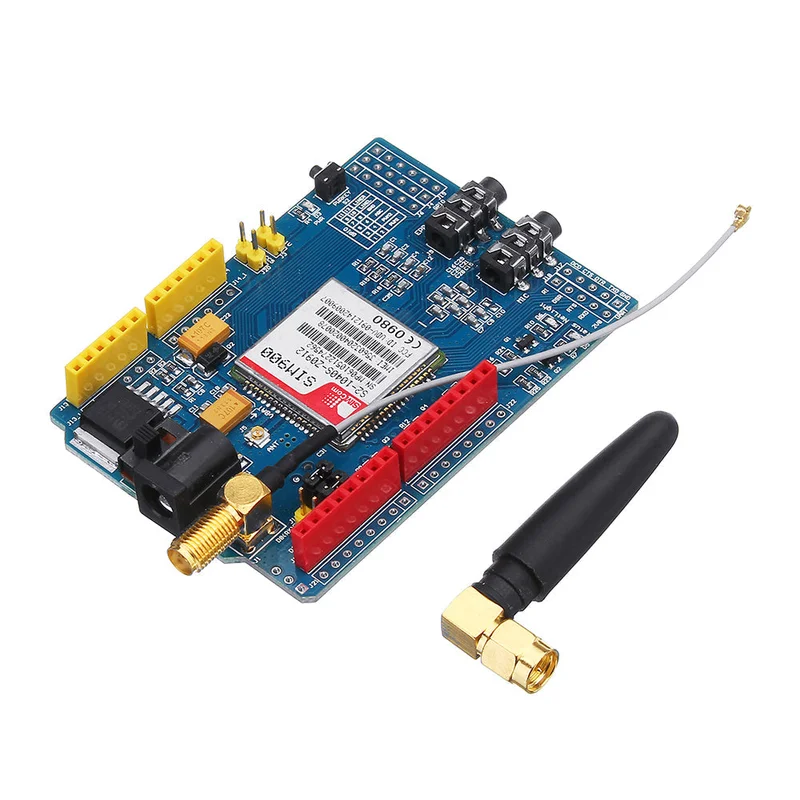

Dit GPRS Shield is gebaseerd op de SIM900-module en is compatibel met zijn klonen. Het GPRS Shield biedt een manier om te communiceren met het GSM mobiele telefoonnetwerk. Met dit schild kunt u SMS, MMS, GPRS en audio via UART bereiken door AT-commando’s te verzenden (GSM 07.07, 07.05 en verbeterde AT-commando’s).

Het schild heeft ook 12 GPIO’s, 2 PWM’s en een ADC van de SIM900-module (allemaal 2V8 logica) aan boord.

Specificaties:

• Quad-Band 850/900/1800/1900 MHz – werkt op GSM-netwerken wereldwijd.
• GPRS multi-slot klasse 10/8
• GPRS mobiele station klasse B
• Voldoet aan GSM fase 2/2+
• Klasse 4 (2 W @ 850/900 MHz)
• Klasse 1 (1 W @ 1800/1900 MHz)
• Besturing via AT-commando’s – Standaard commando’s: GSM 07.07 & 07.05 | Verbeterde commando’s: SIMCOM AT Commands.
• Short Message Service – voor het verzenden van kleine hoeveelheden gegevens over het netwerk (ASCII of raw hexadecimal).
• Ingebouwde TCP/UDP-stack – voor het uploaden van gegevens naar een webserver.
• RTC ondersteund.
• Selecteerbare seriële poort.
• Luidsprekers en hoofdtelefoonaansluitingen.
• Laag stroomverbruik – 1,5 mA (slaapstand).
• Industriële temperatuurbereik -40 °C tot +85 °C.

Toepassing:

• M2M (Machine 2 Machine) toepassingen.
• Afstandsbediening van apparaten.
• Remote weerstation of een draadloos sensornetwerk.
• Voertuigvolgsysteem met een GPS-module.

Waarschuwingen:

• Zorg ervoor dat uw SIM-kaart ontgrendeld is.
• Het product wordt geleverd zonder isolerende behuizing. Let op de ESD-voorzorgsmaatregelen, vooral bij droge (lage luchtvochtigheid) omstandigheden.
• De fabrieksinstelling voor de GPRS Shield UART is 19200 bps 8-N-1 (kan veranderd worden met AT-commando’s).
• Voedingsselectie – kies de voeding voor het GPRS Shield (externe voeding of 5V).
• Stroomaansluiting – aangesloten op externe voeding van 4,8 ~ 5VDC.
• Antenne-interface – aangesloten op externe antenne.
• Seriële poort selecteren – kies een seriële poort die op het GPRS Shield moet worden aangesloten.
• Hardware Serial – D0 / D1.
• Software serieel – D7 / D8.
• Status LED – controleer of de voeding van SIM900 is ingeschakeld.
• Netto licht – stel de status van SIM900 in op het internet.
• UART van SIM900 – UART-pinnen van SIM900.
• Microfoon – voor het beantwoorden van telefoongesprekken.
• Luidspreker – voor het beantwoorden van telefoongesprekken.
• GPIO, PWM en ADC van SIM900 – GPIO, PWM en ADC-pinnen van SIM900.
• Aan/uit-knop – om SIM900 in en uit te schakelen.

Notitie:

• De SIM900 Board Input is 5-26V 2A, de aanbevolen stroom is meer dan 9V 2A.
• Zorg ervoor dat uw SIM-kaart niet is vergrendeld.
• GPRS Shield communicatie baudrate is 19200 BPS 8-N-1.

Pakket inbegrepen:

• 1 x SIM900 bord.
