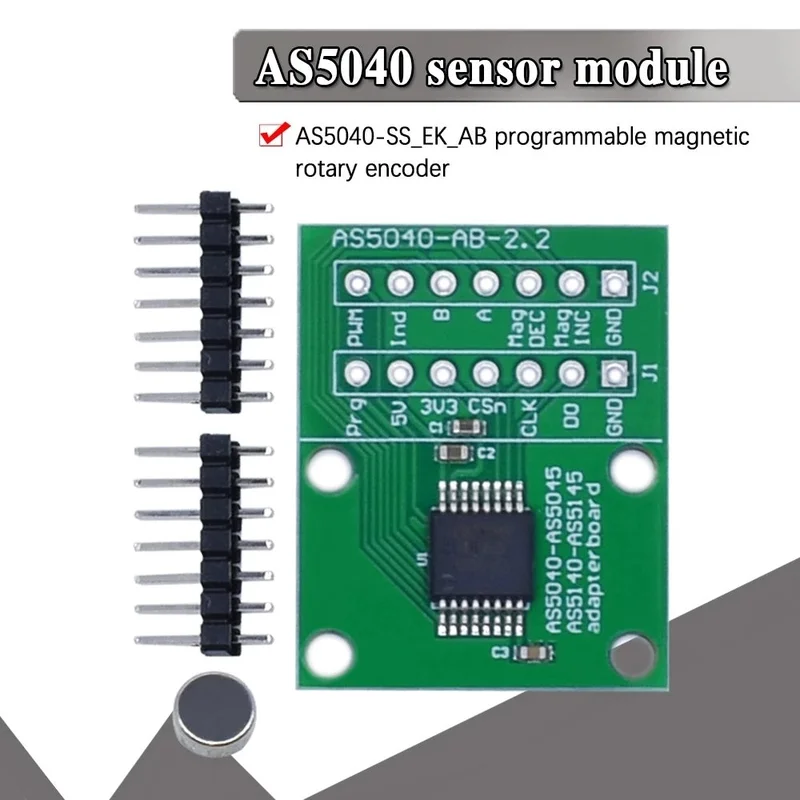

Programmeerbare contactloze magnetische roterende encoder module-Snelle verzending

Description

Product Introductie:

• Deze contactloze magnetische roterende encoder meet nauwkeurig hoeken tot 360 °. Het product is een systeem op een chip met geïntegreerde Hall-componenten, een analoge front-end en gegevenssignaalverwerkingsmogelijkheden in één pakket.

• Voor het meten van hoeken wordt een bipolaire magneet gebruikt die over het midden van de chip draait. De magneet kan boven of onder het IC worden gemonteerd. Deze absolute hoekmeting geeft een directe indicatie van de hoekpositie van de magneet met een resolutie van 0,35 °, oftewel 1024 posities per omwenteling. Gedigitaliseerde gegevens kunnen worden geleverd in de vorm van een seriële bitstroom of een PWM-signaal. Het biedt ook een door de gebruiker programmeerbare incrementele output, waardoor het geschikt is voor het vervangen van verschillende optische encoderproducten. De encoder heeft een ingebouwde spanningsregelaar en kan werken op 3,3 V of 5 V voedingsspanning.

Producteigenschappen:

• Compleet systeem op een chip
• Flexibele systeemoplossing met absolute seriële output, PWM output en incrementele output
• Ideaal voor zware toepassingen dankzij de contactloze detectiemethode
• Bestand tegen afwijkingen van de magneetpositie en variaties in de luchtspleet
• Geen temperatuurcompensatie vereist
• Geen kalibratie vereist

Belangrijkste kenmerken:

• Contactloze rotatiepositiecodering met hoge resolutie over het volledige 360 ° -bereik
• Twee soorten digitale, 1 O-bit absolute waarde-uitvoer:
• Seriële interface-uitgang
• Pulsbreedtemodulatie (PWM) uitgang
• Drie incrementele uitvoermodi:
• Orthogonale A/B- en Index-uitgangssignalen
• Stap/richting en index uitgangssignalen
• Kan worden gebruikt voor 3-fase commutatie van borstelloze DC-motoren
• 10, 9, 8 of 7 door de gebruiker programmeerbare resoluties
• Door gebruiker programmeerbare nulbit/indexpositie
• Magnetische positiebewaking en storingsdetectiemodus voor stroomuitvalbewaking
• Rotatiesnelheden tot 10.000 RPM
• Een knopfunctie die magneetbewegingen langs de Z-as detecteert
• Meerdere onderling verbonden apparaten kunnen serieel worden gelezen in de chrysanthemum chain-verbindingsmodus
• Breed temperatuurbereik: -40 ℃ tot +125 ℃
• Voldoet aan AEC-Q100, Level 1 specificatie voor de auto-industrie
• Klein loodvrij pakket: SSOP16 (5,3 mm * 6,2 mm)

Toepassingsmogelijkheden:

Industrieel:

• Contactloze detectie van rotatiepositie
• Robotica
• Borstelloze DC-motorcommutatie
• Elektrisch gereedschap

Automobiel:

• Detectie van stuurwielpositie
• Gasklepstanddetectie
• Transmissie-encoders
• Koplamp positieregeling
• Elektrische stoelpositie-indicator

Kantoorbenodigdheden:

• Printers, scanners, kopieerapparaten
• Vervang optische encoders
• Draaischakelaar op het voorpaneel
• Vervang potentiometers

Pakket inbegrepen:

• 1 x encoder-sensormodule
