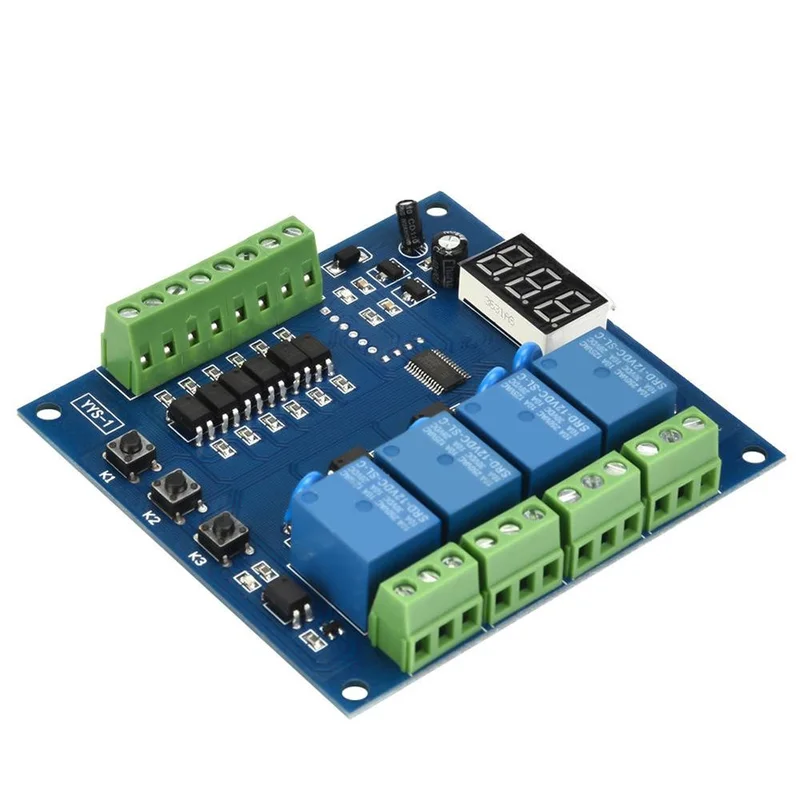

Programmeerbare 4-kanaals led-relaismodule met signaaltrigger en vertragingstijd-Snelle verzending

Description

Specificatie:

• Werkspanning: DC 5/12/24V (optioneel)
• Uitgangscapaciteit: DC ≤30V, AC ≤220V, stroom ≤10A
• Statische stroom: 20mA
• Werkstroom van enkel relais: 30mA
• Signaaltype: Actieve laag
• Afmetingen: 92,3 x 87,3 x 18,5 mm
• Gatdiameter: 4 mm
• Gatsteek: 85 x 80 mm

Module interface:

• DC +: Aangesloten op voeding positief
• DC -: Aangesloten op voeding negatief
• IN: Kan het relais bedienen om op een laag niveau naar binnen te trekken

Relaisuitgangspoorten:

• NO: Relais normaal open interface
• COM: Relais gemeenschappelijke interface
• NC: Relais normaal gesloten interface

Standaard functies:

• Geef een laag niveau signaal aan IN1, relais 1 trekt aan; na een vertraging van X1 seconden wordt relais 1 vrijgegeven;
• Geef een laag niveau signaal aan IN2, relais 2 trekt aan; na X2 seconden vertraging geeft relais 2 vrij;
• Geef een laag niveau signaal aan IN3, relais 3 trekt aan; na X3 seconden vertraging wordt relais 3 vrijgegeven;
• Geef een laag niveau signaal aan IN4, relais 4 trekt aan; na X4 seconden vertraging laat relais 4 los;
• Geef een laag niveau signaal aan IN5, alle relais 1, 2, 3, 4 trekken naar binnen;
• Geef een laag niveau signaal aan IN6, alle relais 1, 2, 3, 4 laten los.

De signalen naar IN1, IN2, IN3 en IN4 zijn vergrendeld en elke keer dat een signaal wordt gegeven, zijn de andere signalen niet geldig totdat het relais de actie heeft voltooid. De signalen naar IN5 en IN6 zijn tijdige signalen en zijn niet onderworpen aan beperkingen. IN5 en IN6 kunnen in elke staat effectief worden uitgevoerd.

Pakket inbegrepen:

• 1 x programmeerbare 4-kanaals LED-relaismodule
