Description
Hardware Specificaties:
| Chipset | ESP32, dual-core MCU, PMU-energiebeheer |
| FLASH | QSPI-flitser 16 MB |
| SRAM | 520 kB SRAM / PSRAM 8 MB |
| Knop | Aan/uit-toets, IO36 |
| USB naar TTL | CP2104 |
| Modulaire interface | UART, SPI, SDIO, I2C, LED PWM, PWM, I2S, IRGPIO, condensatoraanraaksensor, ADC, DACLNA |
| On-board klok | 40 MHz kristaloscillator |
| Werkspanning | 2.7V-3.6V |
| Werkende stroom | Ongeveer 70mA |
| Batterij capaciteit | 180mA |
| Slaapstroom | Ongeveer 3 mA |
| Werktemperatuur | -40 ℃ ~ + 85 ℃ |
| Grootte en gewicht | 46,47 x 43 x 20,4 mm, 43,19 g |
| Scherm | 1,54 inch LCD capacitive touchscreen |
| Sensor | BMA423 drie versnellingsmeters, ingebouwd staptellingsalgoritme, activiteitsherkenning/tracking, geavanceerde gebarenherkenning. |
| RTC-klok | PCF8563 |
Voeding Specificaties:
| Stroomvoorziening | USB 5V / 1A |
| Laadstroom | Aanpasbare programmering |
| Accu | 3,7 V lithiumbatterij |
Wifi:
| Standaard | FCC / CE-RED / IC / TELEC / KCC / NCC |
| Protocol | 802.11 b / g / n (802.11n, snelheid tot 150 Mbps) |
| Frequentie | 2,4 ~ 2,5 GHz (2400 M ~ 2483.5M) |
| Zendvermogen | 22dBm |
| Communicatie afstand | 300m |
| Bluetooth | |
| Protocol | Bluetooth V4.2 BR / EDR en BLE-standaard |
| Radiofrequentie | -97dBm gevoeligheid NZIF-ontvanger |
| Audiofrequentie | CVSD & SBC audiofrequentie |
Software Specificaties:
| Wi-Fi-modus | Station / SoftAP / SoftAP + Station |
| Beveiligingsmechanisme | WPA / WPA2 / WPA2-Enterprise / WPS |
| Encryptie type | AES / RSA / ECC / SHA |
| Firmware upgrade | UART-download / OTA |
| Software ontwikkeling | Ondersteuning van cloud-serverontwikkeling / SDK voor ontwikkeling van gebruikersfirmware |
| Netwerkprotocol | IPv4, IPv6, SSL, TCP / UDP / HTTP / FTP / MQTT |
| Gebruikersconfiguratie | AT + Instructie set, cloud server, Android/iOS-app |
| OS | FreeRTOS |
Uiterlijk specificaties:
– Hoofdchip: ESP32, dual-core MCU (Bluetooth / geïntegreerde dual mode wifi), PMU-voedingsbuis
– Beeldscherm: 1,54 inch LCD capacitief
– Touchscreen-chip: FT5206
– Sensor: BMA423 drie-assige versnellingsmeter, geïntegreerd stapnummeralgoritme, activiteit/tracking herkenning, geavanceerd herkenningsgebaar
– RTC Watch: PCF8563
Breid de interface uit:
– Ondersteuning microfoon: MSM261S4030H0
– Ondersteuning van SPI TF-geheugenkaart
– 2 digitale I/O’s: GPIO25, GPIO26 (ondersteunt ADC, DAC)
– Ondersteuning I2C, UART, SPI communicatieprotocol
Productdetails:
Accelerometer:
– Chip: BMA423
– Triaxiale, lage g versnellingssensor van de nieuwste generatie
– Uiterst klein
– Digitale interfaces
– 2-bit digitale resolutie en ingebouwde intelligentie
– Maakt geluidsarme metingen van versnellingen mogelijk in 3 loodlijnen en detecteert polskanteling, tab/dubbele tab en maakt plug & play-stapentelling mogelijk, vooral in draagbare apparaten.
Aanbevolen voor:
– Stap-tellen in draagbare apparaten
– Wakker worden weergegeven op pols kantelen
– Laag energieverbruik interactie per tab/dubbel tabblad
– Geavanceerde bewegingsherkenning
– Activiteitherkenning/tracking
– Geavanceerd energiebeheer
– Kantelcompensatie voor elektronisch kompas
Meer informatie: Klik hier om te openen
Introductie uitbreidingskaart:

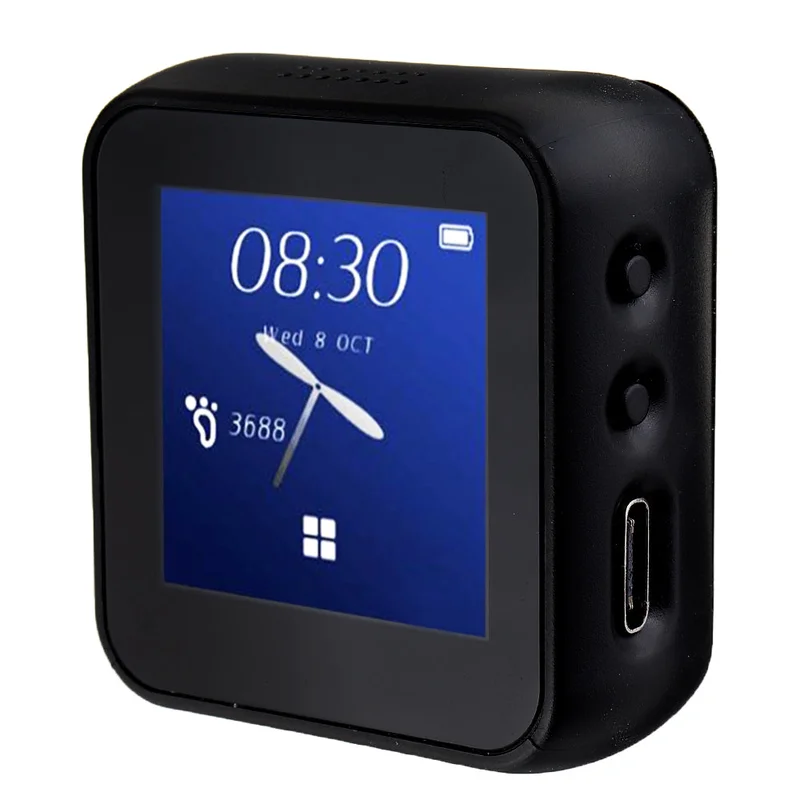

TTGO T-Watch Basic is een op ESP32 gebaseerd programmeerbaar horlogekit bestaande uit een kernprintplaat en een Basic-backplane. We hebben een reeks functionele backplanes geïntroduceerd die T-Watch vol mogelijkheden maken en kunnen worden gebruikt voor een breder programmeerbereik.
1. T-Watch SIM800L PCB-bodemplaat(Als je dit board apart moet kopen, kun je Product ID: 1551816 kopen)
Kenmerken:
Ontwikkelingsplatform: ESP-IDF (native SDK), Lua, MicroPython, Scratch
Ondersteuning simkaart mobiele communicatie functie
Ondersteuning microfoon
Ondersteuning stem
Ondersteuning voor schaalbaar module gebruik
Code: Klik hier om te openen
| ESP32 | Kenmerk | Beschrijving |
| GPIO05 | CS | Scherm, TFT_CS |
| GPIO18 | SCLK | Scherm, TFT_SCLK |
| GPIO19 | MOSI | Scherm, TFT_MOSI |
| GPIO27 | DC | Scherm, TFT_DC |
| GPIO12 | BL | Scherm, TFT_BL |
| ESP32 | Kenmerk | Beschrijving |
| GPIO33 | TX | SIM-kaart, UART_SIM_TX |
| GPIO34 | RX | SIM-kaart, UART_SIM_RX |
| GPIO14 | RST | SIM-kaart, SIM_RST |
| GPIO15 | PWKEY | SIM-kaart, SIM_PWKEY |
| GPIO04 | BOOST | SIM-kaart, SIM_BOOST_CTRL |
Pakket bestaat uit:
