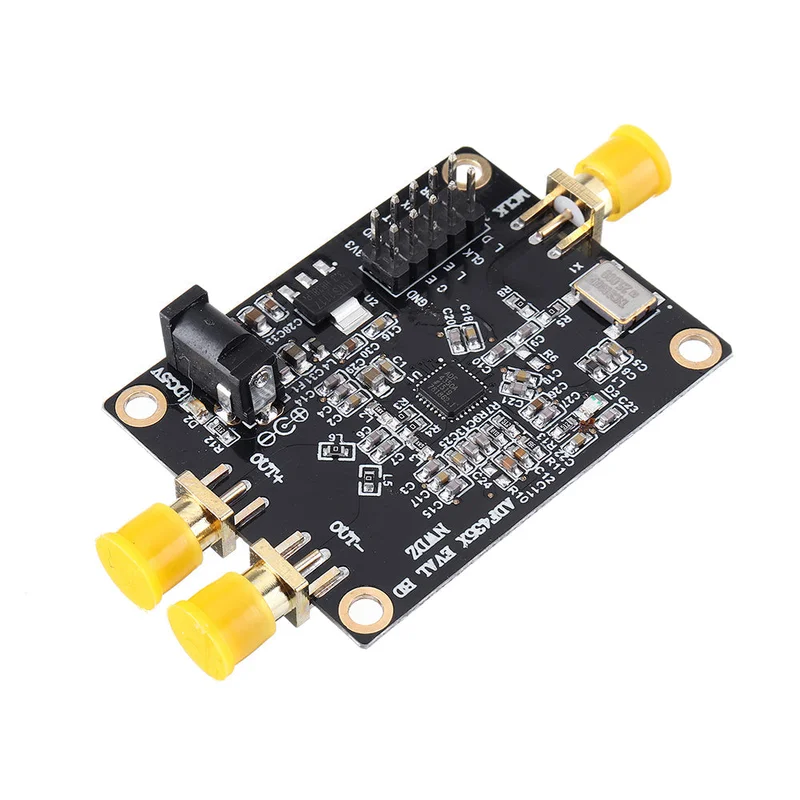

Ontwikkelbord voor ADF4351 en ADF4350 – 35M-4.4G signaalbron met fasevergrendeling-Snelle verzending

Description

Kenmerken:

• Uitgangsfrequentiebereik: ADF4351: 35M-4.4G / ADF4350: 138M-4.4G
• Voedingsmodus: DC002 interface DC4-9V, typische voeding 5V
• Gebaseerd op de officiële evaluatiebordlijnen en lay-out van ADI
• Uitgangssignaal: 2.2-4.4G fundamentele golf (sinusgolf), 35M-2.2G fundamentele frequentieverdeling (vierkante golf)
• Uitgangssignaalinterface: SMA female
• Standaard +-50ppm 25M geïmporteerde actieve kristaloscillator. Inclusief PDF-schema en STM32 testprogramma.
• Bedieningsmodus: Drie-draads SPI. Aansluitingen voor controlepin en vergrendelstatuspin. Alle functies kunnen worden gerealiseerd, inclusief puntfrequentie, frequentiesweep en frequentiespringen, stappen kunnen 1K zijn, lage frequentiestappen tot 0.1K, afhankelijk van de kristalfrequentie.

In de verpakking:

• 1 x Bord
