Motor driver module voor 3D-printer met 32-bit ARM Cortex-M3-Snelle verzending

Description

Introductie van het moederbord:

Dit krachtige 3D-printer moederbord is uitgerust met een 32-bit Cortex-M3 LPC1768-processor, geklokt op maximaal 100 MHz, wat zorgt voor een stabiele verwerkingskracht. Het is een veelzijdig en voordelig moederbord.

Voordelen:

• Gebruik van een 32-bit Cortex-M3 LPC 1768 hoofdchip met een frequentie van 100 MHz, wat resulteert in sterke rekenkracht en verbeterde prestaties.
• Bevat zowel een in-line drive socket als een externe drive-poort, compatibel met verschillende modi van diverse drivers (UART, SPI, etc.).
• Compatibel met verschillende stuurprogramma’s en speciale modi (zoals de UART-modus van de TMC2208 en de SPI-modus van de TMC2130), met speciale poortreserveringen voor eenvoudigere bedrading.
• Ondersteunt verschillende open-source firmware, waaronder smoothieware en Marlin 2.0.
• Hoogwaardige printplaten met duidelijk gemarkeerde pinnen voor eenvoudige identificatie en aanpassing.
• Ondersteunt een voedingsspanning van 12V-24V.
• Compatibel met MKS LCD12864, MKS MINI12864 en andere besturingskaarten voor weergavebesturing.
• Te gebruiken met alle MKSTFT aanraakschermen.
• Compatibel met verschillende LCD-schermen en MKS-touchscreens.

Specificaties:

• Moederbordmodel: MKS-SGEN L
• Grootte van montagegaten: 102 mm x 76 mm
• Afmetingen: 110 mm x 84 mm
• Microprocessor: 32-bit Cortex M3 (LPC 1768 / 100 MHz)
• Ingangsspanning: 12V ~ 24V
• Motor Driver: TMC2130/2208/2100/4988/8825
• Interface temperatuursensor: NTC100K / PT100
• Display: Ondersteuning voor MKSTFT-serie schermen en LCD-schermen
• Ondersteuning voor afdrukbestandsindeling: G-code
• Aanbevolen software: Cura / Simplify3D / Pronterface / Repetier-Host
• Firmware-update: TF-kaartupdate
• Ondersteuning voor machinestructuren: XYZ / Kossel / Ultimaker / Corey, etc.

Over de LV8729:

De LV8729-stuurprogrammamodule met 128 onderverdelingen is ideaal voor Nema-stappenmotoren met een stroomsterkte van minder dan 1,5A, wat zorgt voor een stabiele, stille en nauwkeurige werking.

• Grensafmeting: 1,5 mm x 2,0 mm (vergelijkbaar met A4988 en DRV8825)
• Maximale aandrijfstroom: 1,8 A (fabrieksinstelling 0,8 A)
• Maximale spanning: 36V (meestal 12V)
• Ondersteuning onderverdeling: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128
• Productproces: vier lagen PCB

Producteigenschappen:

• Bij gebruik van 64 of 128 onderverdelingen is het geluidsniveau aanzienlijk lager.
• Werkspanning: 6V-36V, 12V wordt aanbevolen.
• Maximale stroom: 1,8A, standaard 0,8A.
• Koellichaam aanbevolen voor betere warmteafvoer (gebruik een grote ventilator voor extra koeling).

Besturingsalgoritme en -regelgeving:

• Rijstroomalgoritme: I = VREF / 0,5, standaard VREF is ongeveer 0,4 V, wat resulteert in een standaardstroom van 0,8 A en een maximale stroom van 1,5 A.
• VREF meet de spanning van GND en het middelste uiteinde van de potentiometer.
• Sluit de motor niet aan tijdens het meten van de spanning om schade aan de driver te voorkomen.
• Bij het aanpassen van de potentiometer, doe dit in kleine stappen om overbelasting te voorkomen.

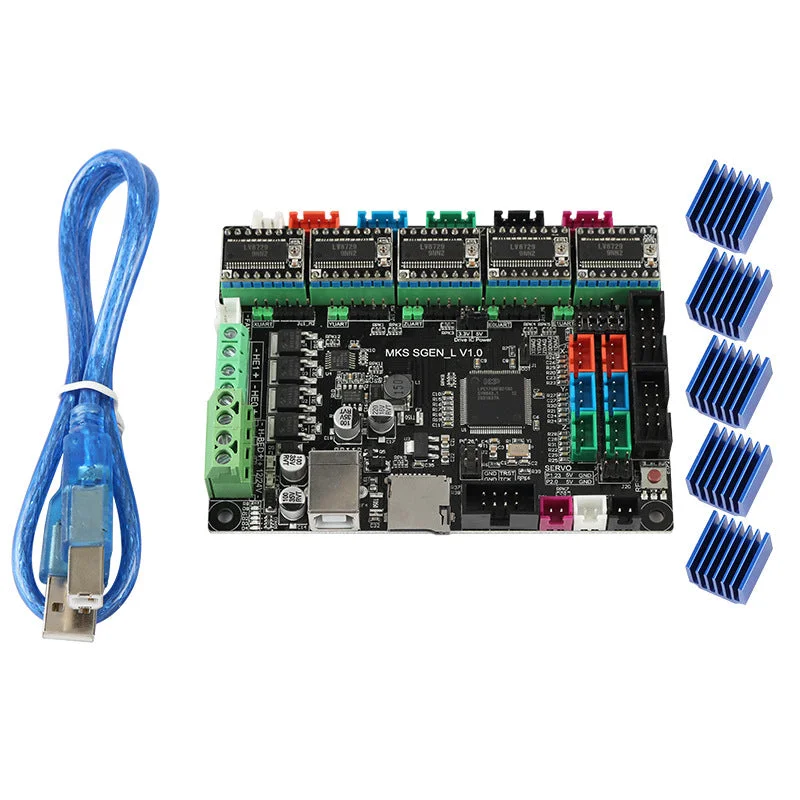

Pakketinhoud:

• 1 x moederbord
• 5 x LV8729 modules
• 5 x koellichamen
• 1 x USB-kabel
