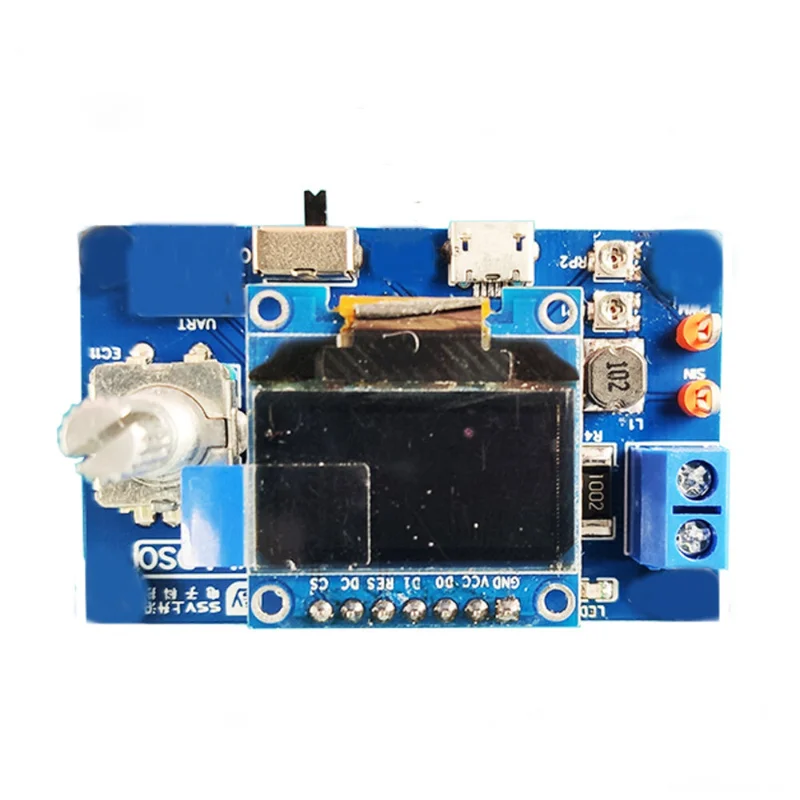

Mini oscilloscoop productie kit met LCD-scherm-Snelle verzending

Description

Specificaties:

• Ingangsspanning: DC 3.7-5V
• Afmetingen: 57 x 35 mm
• Gewicht: 25 g

Technische details:

• MCU: STC8AK64S4A12 27MHz
• Controller: EC11-encoder
• Ingang: enkel kanaal
• Sec/div: 500ms, 200ms, 100ms, 50ms, 20ms, 10ms, 5ms, 2ms, 1ms, 500us, 200us, 100us (100us alleen beschikbaar in automatische triggermodus)
• Spanningsbereik: 0-30V

Belangrijkste interfaceparameters:

• Frequentie: 500ms, 200ms, 100ms, 50ms, 20ms, 10ms, 5ms, 2ms, 1ms, 500us, 200us, 100us (100us alleen beschikbaar in automatische triggermodus)
• Triggerniveau: triggerspanningsniveau
• Triggerhelling: stijgende en dalende flank
• Trigger-modus: automatische modus, normale modus, enkele modus

Interface voor parametrering:

• PMode (tekenmodus): toont de golfvorm met actieve vectorpunten
• LSB: bemonsteringscoëfficiënt, kalibreert de bemonsteringsspanning
• BRT (helderheid): OLED-helderheid aanpassen (25 niveaus)
• FreqPwm (golffrequentie PWM): 100HZ-10KHZ
• Plicht: 1% -99%

Bediening:

• Alle bewerkingen worden uitgevoerd met de EC11-encoder.
• Ingangen: enkele klik, dubbele klik, lang indrukken, draaien.

Functies:

• Triggerniveau: stabiliseert repetitieve signalen.
• Triggerhelling: bepaalt het triggerpunt op de stijgende of dalende flank van het signaal.

Trigger-modus:

• Automatische modus: continu scannen, klik om te stoppen of te starten.
• Normale modus: wacht op een nieuwe trigger na pre-sampling.
• Enkele modus: stopt na het weergeven van een signaal.

Pakket bevat:

• 1 x Oscilloscoop Productie Kit
