Description

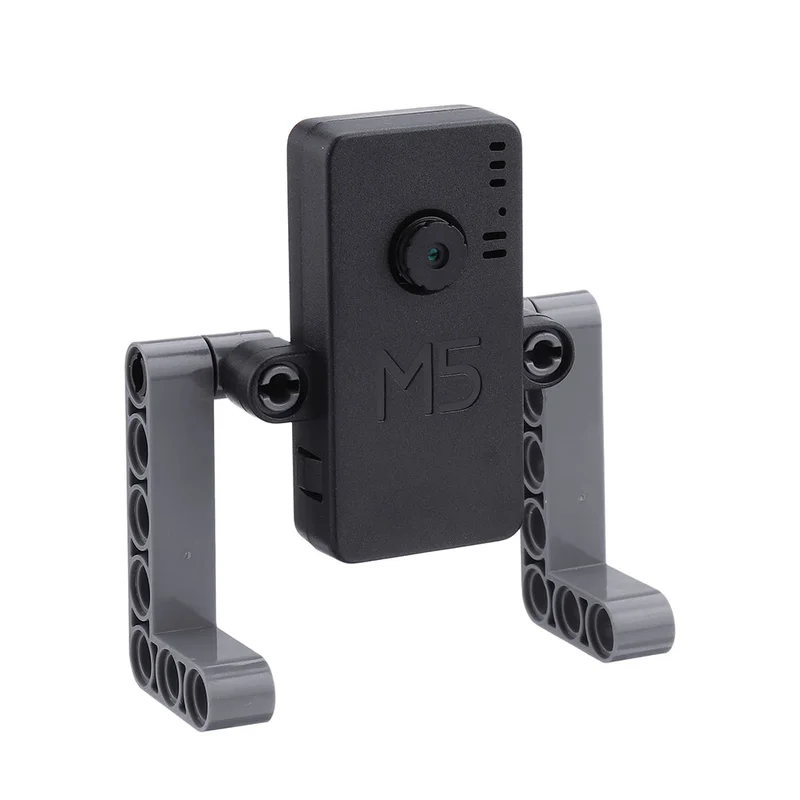

Beschrijving:M5Camera is een ontwikkelbord voor beeldherkenning. Het beschikt over een ESP32 chip (4M Flash + 520K RAM) en een 2-megapixel camera (OV2640). M5Camera biedt veel opslagruimte, met een extra 4 Mbyte PSRAM. Het ondersteunt ook beeldoverdracht via Wi-Fi en foutopsporing via de USB hardware is voorzien van vooraf geïnstalleerde software, geprogrammeerd door ESP-IDF. Het is een applicatie om een Wi-Fi-camera uit te voeren. Het uitvoerbeeld heeft een afmeting van 600 x 800, omdat het een 2-megapixel camera is. U kunt de software optimaliseren om de maximale grootte van foto’s te deze software kan doen:- Zet het bord aan via USB Type-C of GROVE.- Gebruik uw telefoon om een AP-naam te scannen met Wi-Fi die begint met ‘m5stack-‘ en klik om verbinding te maken.- Open een webbrowser op uw telefoon en bezoek 192.168.4.1.- Dan verschijnt hier de foto. Video is ongeveer 5-6 frames per seconde, niet hardware heeft ook een gereserveerde lasnaad, voor het geval u deze chips opnieuw wilt gebruiken.- Gyroscoop met 9 assen (MPU6050)- Druksensor (BME280)- Analoge microfoon (SPQ2410)- Lipo-batterijstroompinnenNotitie:M5Camera heeft verschillende namen afhankelijk van de geselecteerde hardware. Ze volgen de onderstaande regels:- M5Camera_#_#… betekent dat de optionele hardwarenaam volgt op “M5Camera”.- Indien geconfigureerd met MPU6050, krijgt deze de naam M5Camera_6050.- Indien ook geconfigureerd met microfoon, krijgt deze de naam M5Camera_6050_MIC.- Indien ook geconfigureerd met BME280, krijgt deze de naam M5Camera_6050_MIC_BME280.Kenmerken:1. ESP32 module mogelijkheden:- Geïntegreerde dual-core Tensilica LX6- Tot 240 MHz klokfrequentie- 4 MB interne RAM- 4 MB Flash geheugen- Geïntegreerde 802.11 BGN WiFi en dual-mode Bluetooth (Classic Bluetooth en BLE)- Hardware-encryptie (AES, SHA2, ECC, RSA-4096)2. CP2104 USB naar seriële poort3. OV2640 camerastuurprogramma:- Uitvoerformaat (8-bit): YUV (422/420) / YCbCr422, RGB565 / 555, 8-bit gecomprimeerde data, 8- / 10-bits onbewerkte RGB-gegevens.- Maximale overdrachtssnelheid van de foto: UXGA / SXGA: 15 fps, SVGA: 30 fps, CIF: 60 fps.- Scanmodus: progressief.4. Camerafuncties:- CCD-formaat: 1/4 inch- Visueel bereik: 78 graden- Maximale pixel: 200WPakket inbegrepen:1 x Type-C USB1 x M5Camera1 x handleidingPinMap:
| Koppel | Camerapin | M5Camera (een model) |
| SCCB-klok | SIOC | IO23 |
| SCCB-gegevens | SIOD | IO25 |
| Systeem klok | XCLK | IO27 |
| Verticale synchronisatie | VSYNC | IO22 |
| Horizontale referentie | HREF | IO26 |
| Pixelklok | PCLK | IO21 |
| Pixel Data Bit 0 | D2 | IO32 |
| Pixel Data Bit 1 | D3 | IO35 |
| Pixel Data Bit 2 | D4 | IO34 |
| Pixel Data Bit 3 | D5 | IO5 |
| Pixel Data Bit 4 | D6 | IO39 |
| Pixel Data Bit 5 | D7 | IO18 |
| Pixel Data Bit 6 | D8 | IO36 |
| Pixel Data Bit 7 | D9 | IO19 |
| Camera reset | RESET | IO15 |
| Camera Uitschakelen | PWDN | zie opmerking 1 |
| Voeding 3.3V | 3V3 | 3V3 |
| Grond | GND | GND |
GROVE-interface
| Bosje | M5Camera (een model) |
| SCL | IO13 |
| SDA | IO12 |
| 5V | 5V |
| GND | GND |
LED-interface
| LED | M5Camera |
| LED_Pin | IO14 |
De volgende tabellen zijn gereserveerde chipinterfaces
BME280-interface
Het IIC-adres is 0x76.
| BME280 | M5Camera |
| SCL | IO23 |
| SDA | IO22 |
MPU6050-interface
Het IIC-adres is 0x68.
| MPU6050 | M5Camera |
| SCL | IO23 |
| SDA | IO22 |
MIC (SPM1423) Koppel
| MIC (SPM1423) | M5Camera |
| SCL | IO2 |
| SDA | IO4 |
NOTITIE: Camera Power Down pin hoeft niet te worden aangesloten op ESP32 GPIO. In plaats daarvan kan het met een weerstand van 10 kOhm naar beneden worden getrokken.
