Beschrijving:

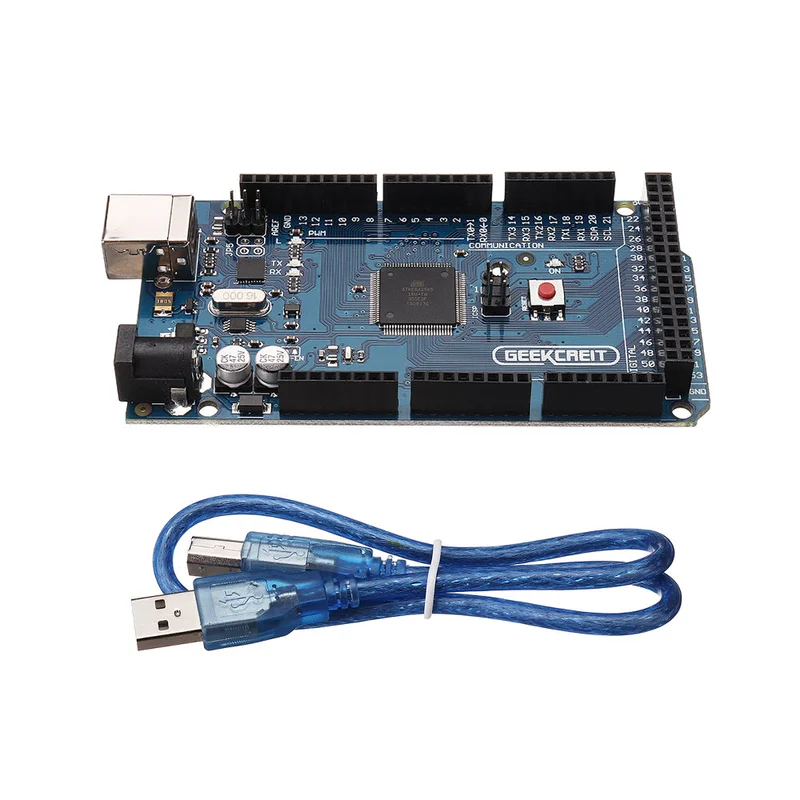

Dit is een compatibel R3 Mega2560 ATmega2560-16AU besturingsbord met USB-kabel. Het bord beschikt over 54 digitale I/O-pinnen (waarvan 14 PWM-uitgangen), 16 analoge ingangen en 4 UARTs (hardware seriële poorten). Het maakt gebruik van een 16 MHz kristaloscillator en kan programma’s direct via USB downloaden dankzij de ingebouwde bootloader. Dit biedt de mogelijkheid om het bord zowel via USB als met een externe voeding (AC-naar-DC-adapter of batterij) van stroom te voorzien.
Het voedingssysteem schakelt automatisch tussen de USB-voeding en de externe voeding. De aanbevolen voedingsspanning ligt tussen de 6,5V en 12V, met een voorkeur voor 7,5V of 9V. Spanningen onder de 6V kunnen leiden tot instabiliteit, terwijl spanningen boven de 12V het bord kunnen beschadigen.
De ontwikkelingskaart is vooraf getest in de fabriek met een klein Blink-programma. Tijdens de inspectie zal de LED 3 seconden aan en 1 seconde uit zijn, wat aangeeft dat het bord goed functioneert.
Specificatie:
Microcontroller: ATmega2560
Bedrijfsspanning: 5V
Ingangsspanning (aanbevolen): 7-12V
Ingangsspanning (limieten): 6-20V
Digitale I/O-pinnen: 54 (waarvan 14 PWM-uitgangen)
Analoge ingangen: 16
DC-stroom per I/O-pin: 40 mA
DC-stroom voor 3,3V pin: 50 mA
Flash geheugen: 256 KB (waarvan 4 KB gebruikt door bootloader)
SRAM: 8 KB
EEPROM: 4 KB
Kloksnelheid: 16MHz
Pakket inbegrepen:
5 x MEGA 2560 R3 ontwikkelbord
5 x USB-kabel
