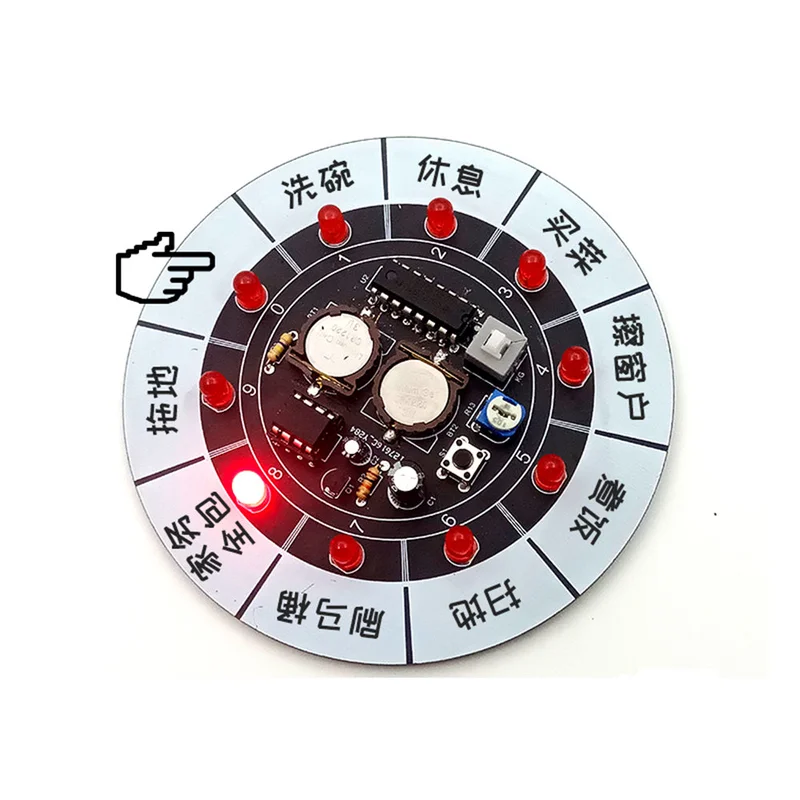

Loterijcircuit spelkit met LED lamp – Rad van Fortuin-Snelle verzending

Description

Beschrijving:Schakelprincipe: Deze schakeling bestaat voornamelijk uit een pulsgenerator en een decadeteller. De pulsgenerator is opgebouwd met een NE555 en randapparatuur om een multivibrator te vormen. Wanneer de knop S1 wordt ingedrukt, wordt Q1 ingeschakeld, waardoor pin 3 van de NE555 pulsen genereert. De 10 uitgangsklemmen van de CD4017 schakelen beurtelings hoog niveau uit om 10 LED’s aan te sturen, die om de beurt licht uitstralen. Nadat de knop is losgelaten, blijft Q1 ingeschakeld door de aanwezigheid van condensator C1. Terwijl de spanning over C1 daalt, verzwakt het geleidingsproces van Q1 geleidelijk, waardoor de frequentie van de uitgangspulsen op pin 3 afneemt en de LED-beweging vertraagt. Wanneer C1 volledig is ontladen, wordt Q1 uitgeschakeld, stopt pin 3 van de NE555 met het genereren van pulsen en stopt de LED met bewegen. Dit volbrengt het “tekenproces”.Specificaties:Productnaam: LoterijcircuitVoedingsmodus: Twee CR1220 knoopbatterijenAfmetingen printplaat: 100 x 100 mmMateriaal printplaat: FR-4 bord van 1,6 mmMoeilijkheidsgraad lassen: EenvoudigPakket bevat:1× Loterijcircuit spelkit
