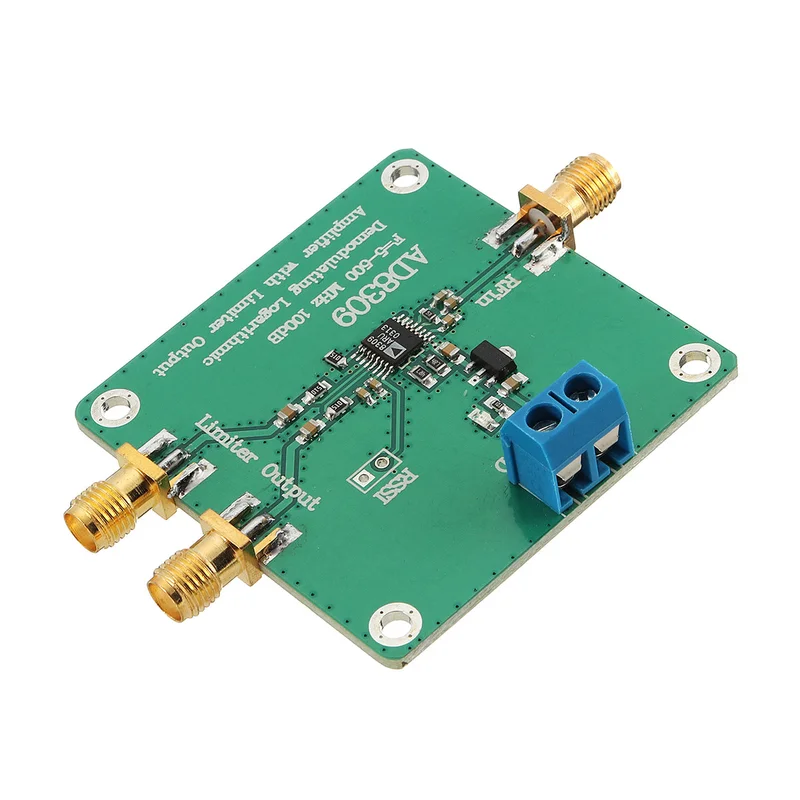

Logaritmische versterker en vermogensmeter 5-500 MHz 100 dB-Snelle verzending

Description

Productomschrijving:

De logaritmische versterker is ontworpen voor frequenties tot 500 MHz en maakt gebruik van geavanceerde detectietechnieken voor signaalsterkte-indicatie (RSSI) en fasedetectie. Dit apparaat is ideaal voor toepassingen in cellulaire basisstations, radars en andere radiozendontvangstsystemen. Het biedt een dynamisch bereik van 100 dB met een nauwkeurigheid van ± 0,4 dB over een bereik van mid-80 dB.

De logaritmische output is evenredig met de logaritme van het ingangssignaal en levert een DC-signaal van 0,4 V tot 2,5 V over een invoerbereik van 100 dB. Daarnaast beschikt het apparaat over een begrenzeruitgang die het ingangssignaal met 100 dB versterkt, wat zorgt voor een stabiele uitgang met een maximale faseafwijking van ± 100 ps. Deze functie is nuttig voor het demoduleren van FSK- en PSK-gemoduleerde signalen.

De versterker werkt op een enkele voedingsbron van 2,7 V tot 5,5 V gelijkstroom en verbruikt doorgaans 20 mA. Het is verkrijgbaar in een TSSOP-pakket met 16 pinnen.

Technische eigenschappen:

• Volledige multi-level log-amplitude MF-versterker
• 100 dB dynamisch bereik: -78 dBm tot +22 dBm (Re 50 Ω)
• Programmeerbare limiterversterking en uitgangsstroom
• Differentiaaluitgangen tot 10 mA, 2,4 V pp
• Totaal versterking: 100 dB, bandbreedte: 500 MHz
• Constante fase (typische vertragingsafwijking: 680 ps)
• Opschakeltijd: 500 ns, slaapstroom: < 1 mA
• RSSI-scaling varieert niet met temperatuur en voedingsspanning: helling: 20 mV / dB, onderscheppen: -95 dBm
• RSSI lineariteit: ± 0,4 dB (tot 200 MHz)
• Enkele voeding: +2,7 V tot +6,5 V, stroom: 16 mA (typ)
• Volledig differentiële ingang, ingangsweerstand (RIN) = 1 KΩ, CIN = 2,5 pF

Pakket inbegrepen:

• 1 x Logaritmische versterker en vermogensmeter 5-500 MHz 100 dB
