Description

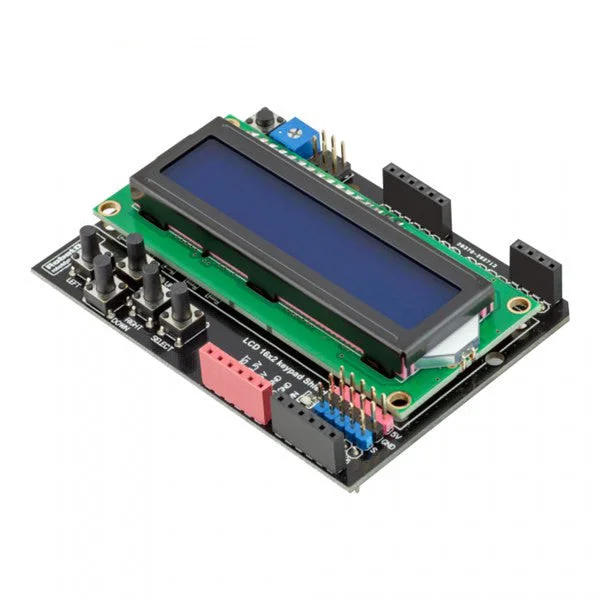

Voorzien van:
- Handig LCD-display met 16 symbolen en 2 lijnen. De achtergrond-LED is verbonden met een potentiometer die de helderheid en het contrast van het scherm regelt. U kunt het in- en uitschakelen regelen met een schets.
- Het scherm heeft een blauwe kleur.
- Het LCD-scherm gebruikt een standaard HD44780-compatibel stuurprogramma. De “LiquidCrystal”-bibliotheek wordt gebruikt voor display-programmering en is beschikbaar in een IDE-codeeromgeving. U kunt standaardtekens gebruiken of uw eigen tekens maken.
- Het LCD-scherm maakt gebruik van digitale uitgangen: 4, 5, 6, 7, 8, 9.
- De initialisatie string in de schets ziet eruit als: LiquidCrystal lcd(8, 9, 4, 5, 6, 7); (RS – D8; Enable – D9; LCD4 – D4; LCD5 – D5; LCD6 – D6; LCD7 – D7)
- Onder het LCD zijn er 5 navigatietoetsen: omhoog, omlaag, links, rechts.
- Optie: knoppen zijn alleen verbonden met de A0 analoge ingang, zodat u de knopstatus kunt controleren met slechts één ingang. Let op: statusbewaking is niet beschikbaar wanneer meerdere knoppen worden ingedrukt.
- Het schild bevat blokken voor digitale en analoge ingangen/uitgangen en heeft ook A1-A5 analoge ingangsblokken (5V / GND / IN) voor snelle verbinding met de periferie.
- Het schild wordt gevoed met een 5V-uitgang.
Pakket bestaat uit:
- 1 x LCD toetsenbord schild
