IO-uitbreidingskaart met wifi-sensormodule en communicatiemodule voor XBee-Snelle verzending

Description

Kenmerken:

Deze uitbreidingskaart breidt de compatibele Arduino-interface uit naar 3Pin- en 4Pin-sensorinterfaces, waardoor directe aansluiting van 3Pin- en 4Pin-sensoren mogelijk is. Dit bespaart de noodzaak voor omslachtige breadboard-bedrading.

Ondersteunt directe verbinding met de XBee-communicatiemodule en WIFI-LPT100.

Documentatie:

Schema: Klik hier om te openen

Voorbeeld tutorial: Klik hier om te openen

Pakketinhoud:

1 x IO-uitbreidingsschild

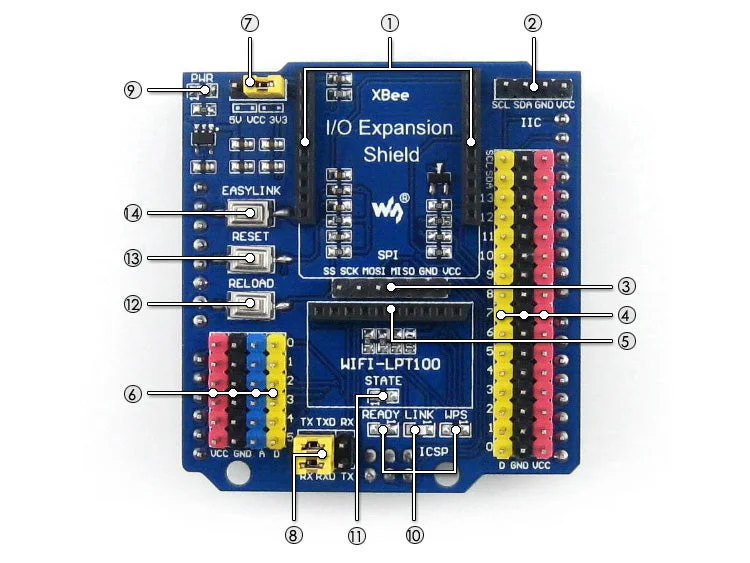

Aansluitingen:

• XBee-interface
• IIC-interface
• SPI-interface
• 3Pin-sensorinterface
• WIFI-LPT100-interface
• 4Pin-sensorinterface

VCC: positieve voeding
GND: negatieve voeding
D: Digitale pin, overeenkomend met de compatibele Arduino-hoofdbesturingskaart

Jumper-instellingen:

• VCC-configuratiejumper: Selecteer de voedingsspanning van de sensorinterface
• Configuratiejumper voor foutopsporing/communicatie: Hiermee kan de XBee-communicatiemodule of WIFI-LPT100 worden geconfigureerd via de seriële poort die compatibel is met het Arduino-moederbord.

Apparaatindicaties:

• Stroomindicator
• Statusindicator WIFI-LPT100
• XBee-statusindicator
• Fabrieksresetknop WIFI-LPT100
• XBee en WIFI-LPT100 resetknop
• XBee EASYLINK-knop
