Instelbare analoge simulator voor stroom- en spanningssignalen-Snelle verzending

Description

Voorzien van:

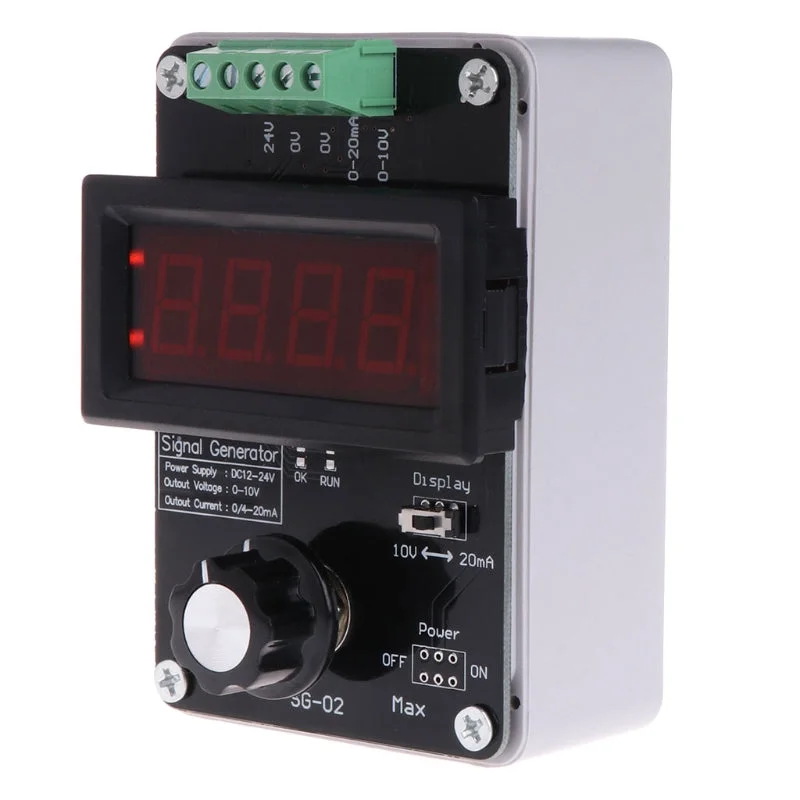

Met een nauwkeurige potentiometer kan dit apparaat een stroomsignaal van 0/4 – 20mA en een spanningssignaal van 0-10V genereren. Het is geschikt voor gebruik als signaalgenerator, klepaanpassing, inverterregeling, PLC-foutopsporing, paneelopsporing en LED-testen, en simuleert de uitgang van de zender.

Specificaties:

• Werkspanning: DC24V
• Ingangssignaal: potentiometer
• Uitgangssignaal: 0/4 ~ 20mA of 0 ~ 10V
• Nauwkeurigheid weergave: stroom: 0,1 mA; Voltage: 0.01V
• Afmetingen: 100 * 68 * 38mm

Debugprocedures:

A. Kalibratie van de stroomweergave:
Draai de potentiometer met de klok mee naar het maximum, schakel de displayschakelaar naar rechts en gebruik een multimeter om de werkelijke waarde van de uitgangsstroom te meten. Pas de instelpotentiometer aan zodat de weergegeven waarde overeenkomt met de werkelijke uitvoerwaarde.

B. Kalibratie van de spanningsweergave:
Draai de potentiometer met de klok mee naar het maximum, schakel de displayschakelaar naar links en gebruik een multimeter om de werkelijke waarde van de uitgangsspanning te meten. Pas de instelpotentiometer aan zodat de weergegeven waarde overeenkomt met de werkelijke uitvoerwaarde.

Pakket bestaat uit:

• 1 x signaalgenerator
