Hoge snelheid comparator frequentiemeter front-end module-Snelle verzending

Description

Producttoepassing:

Deze hoge snelheid push-pull uitgangsvergelijker heeft een vertragingstijd van 4,5 ns en een voedingsspanning van +2,7V tot +5,5V. Het biedt een uitstekend bereik van het ingangs common mode bereik, waardoor het ideaal is voor laagspanningstoepassingen. Rail-naar-rail uitgangen kunnen direct worden aangestuurd door CMOS of TTL-logica. De module kan worden gebruikt voor het vormen van een breed spanningsbereik en periodieke signalen en fungeert als de front-end conditioneringsmodule in tijddomeinmetingen zoals frequentie en faseverschil.

Toepassingen:

• Sinusgolf naar Fang Bo
• Nulover vergelijker
• Algemene comparator

Technische specificaties:

• Voedingsspanning: 2,7-5VDC
• Ingangsspanning: 10-1000mV (geldige waarde)
• Uitgangsniveau: rail-naar-railuitgang, directe aansturing TTL/CMOS-niveau
• Ingangsfrequentie: DC – 200 MHz
• Interfacevorm: SMA Header (buiten schroefgat)
• Ingangsimpedantie: 50 Ohm
• Behuizing met schild

Gemeten golfvorm:

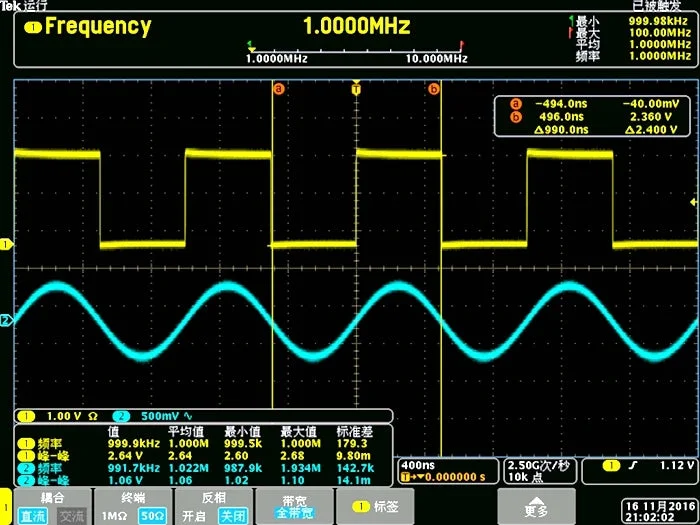

• 1 MHz (1VPP sinus ingang, uitgang golfvorm na comparator)
• 10 MHz (1VPP sinus ingang, uitgang golfvorm na comparator)
• 50 MHz (1VPP sinus ingang, uitgang golfvorm na comparator)
• 100 MHz (1VPP sinus ingang, uitgang golfvorm na comparator)
• 150 MHz (1VPP sinus ingang, uitgang golfvorm na comparator)
• 200 MHz (1VPP sinus ingang, uitgang golfvorm na comparator)

Pakketinhoud:

• 1 x Hoge snelheid comparator
