Description
Kenmerken:

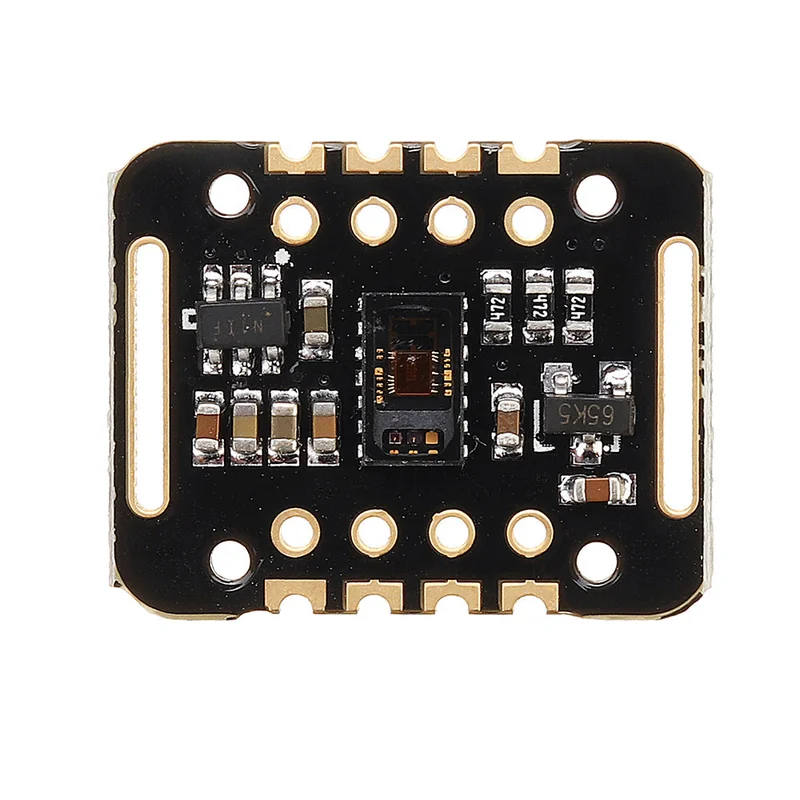

- De module is een geïntegreerde pulsoximeter en hartslagmonitor. Het bevat een rode LED en een infrarode LED, een fotodetector, optische componenten en een laaggeluids elektronische schakeling met onderdrukking van omgevingslicht.
- De module werkt op een voedingsspanning van 1.8V en heeft een aparte voedingsspanning van 5.0V voor de interne LED’s voor hartslag- en bloedzuurstofmeting in draagbare apparaten, zoals op de vingers, oorlel of pols. De standaard I2C-compatibele communicatie-interface kan de verzamelde waarden verzenden naar Arduino, KL25Z en andere microcontrollers voor berekening van hartslag en bloedzuurstof.
- Bovendien kan de chip de module via software uitschakelen, waardoor de standby-stroom bijna nul is, terwijl de voeding altijd behouden blijft. Vanwege de uitstekende prestaties wordt de chip veel gebruikt in mobiele telefoons van de Samsung Galaxy S-serie.
- In vergelijking met de vorige generatie is de chip uitgerust met een glazen afdekking die externe en interne lichtinterferentie effectief elimineert en zorgt voor de beste betrouwbare prestaties.
Hoofdspecificaties:
- LED piek golflengte: 660nm/880nm
- LED voedingsspanning: 3.3~5V
- Detectiesignaaltype: lichtreflectiesignaal (PPG)
- Uitgangssignaalinterface: I2C-interface
- Communicatie-interface spanning: 1.8~3.3V~5V (optioneel)
- Grootte van de gereserveerde montagegaten op de printplaat: 0.5 x 8.5mm
Pinnenbeschrijving:
- VIN: hoofdvoeding invoer 1.8-5V
- 3-bit pad: selecteert het pull-up niveau van de bus, afhankelijk van de pin master spanning, kies 1.8V of 3.3V (deze terminal bevat 3.3V en hoger)
- SCL: de klok verbonden met de I2C-bus;
- SDA: data verbonden met de I2C-bus;
- INT: onderbrekingspin van de chip;
- RD: grondterminal van de rode LED, meestal niet verbonden;
- IRD: grond van de infrarode LED, meestal niet verbonden;
- GND: Aarddraad.
Principesbeschrijving:
- Lichtabsorptiemethode: meting van de puls en bloedzuurstofverzadiging door gebruik te maken van menselijke weefsels die verschillende doorlatendheid veroorzaken wanneer het bloedvat klopt;
- Lichtbron: een specifieke golflengte van een lichtgevende diode die selectief is voor oxyhemoglobine (HbO2) en hemoglobine (Hb) in arterieel bloed;
- De doorlatendheid wordt omgezet in een elektrisch signaal: de verandering in het volume van de arteriële pulsatie veroorzaakt een verandering in de doorlatendheid van het licht. Op dat moment ontvangt de foto-elektrische variator het gereflecteerde licht van het menselijke weefsel, zet het om in een elektrisch signaal en versterkt en geeft het uit.
Pakketinhoud:
- 1 x Hartslag Sensor Module
