GPS-module met kompas antenne en ultra-low power GNSS ontvanger-Snelle verzending

Description

Specificaties:

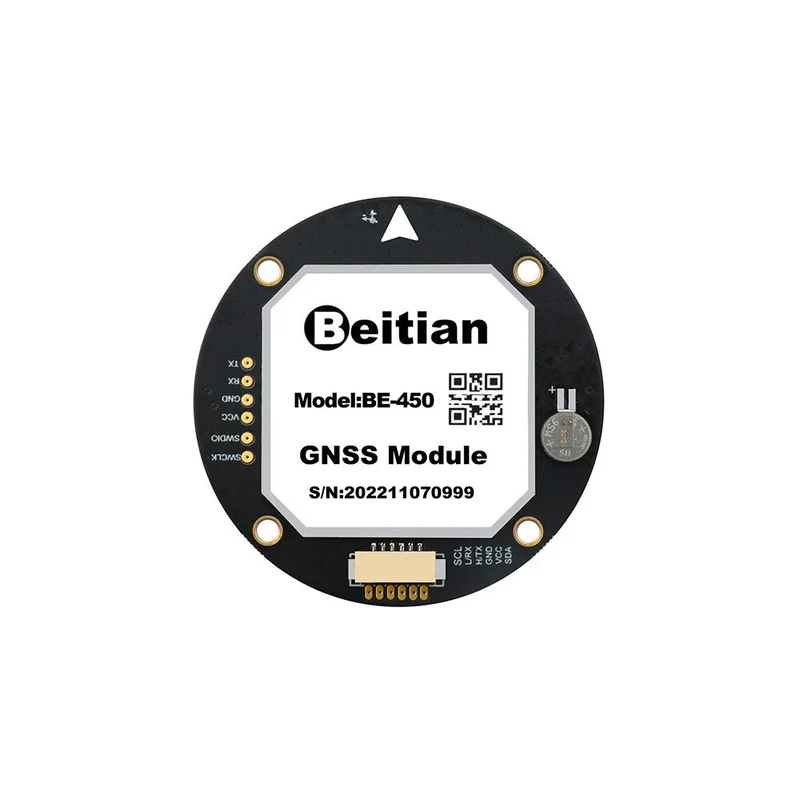

Item Naam: BE-450

Chip Kenmerken:

Chip: M10050

Frequentie: GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN

Bedrijfsmodus: GPS+BDS+GALILEO+SBAS+QZSS

Gevoeligheid:

Track: -166dBm

Re-arrest: -160dBm

Koude Start: -148dBm

Hot Start: -160dBm

Nauwkeurigheid:

Horizontale Nauwkeurigheid: 1.5m CEP 2D RMS SBAS Auxiliary (voor Open Sky)

Snelheidsnauwkeurigheid: 0.05m/s

Dynamische Hoeknauwkeurigheid: 0.3 graden

1PPS Tijdnauwkeurigheid: RMS 30ns, 99% 60ns

Starttijd:

Koude start: 27s

Hot Start: 1s

Assisted Start: 1s

Uitvoergegevens:

Baud Rate: 4800bps – 921600bps, standaard 38400bps

Output Niveau: TTL-niveau

Uitvoerprotocol: NMEA, UBX

NMEA-zinnen: RMC, VTG, GGA, GSA, GSV, GLL

Update Frequentie: 0.25Hz-18Hz, standaard 1Hz

Second Pulse: Configureerbaar van 0.25 Hz tot 10 MHz, de standaardperiode is 1s, en het hoge niveau duurt 100ms

Werkbeperkingen:

Hoogte: 80.000m

Snelheid: <500m/s

Gravitational Acceleration: <4g

Stroomverbruik:

Spanning: DC 3.6V-5.5V, typisch: 5.0V

Stroom: Normaal 50mA/5.0V

Fysieke parameters:

Afmetingen: Ф56*9.8mm

Gewicht: 31g

Aansluiting: 1.25 spacing 6pin met vergrendelingsbevestiging

Omgeving:

Bedrijfstemperatuur: -40 °C ~ +85°C

Opslagtemperatuur: -40°C ~ +105°C

Ingebouwde LED:

TX LED: Blauw. De data-uitvoer, TX LED knippert.

PPS LED: Rood. PPS LED is niet verlicht wanneer GPS niet is vastgelegd, knippert wanneer vastgelegd.

Kompas:

Kompas: Ingebouwd elektronisch kompas IST8310

Pin Definitie:

Pakket Inbegrepen:
