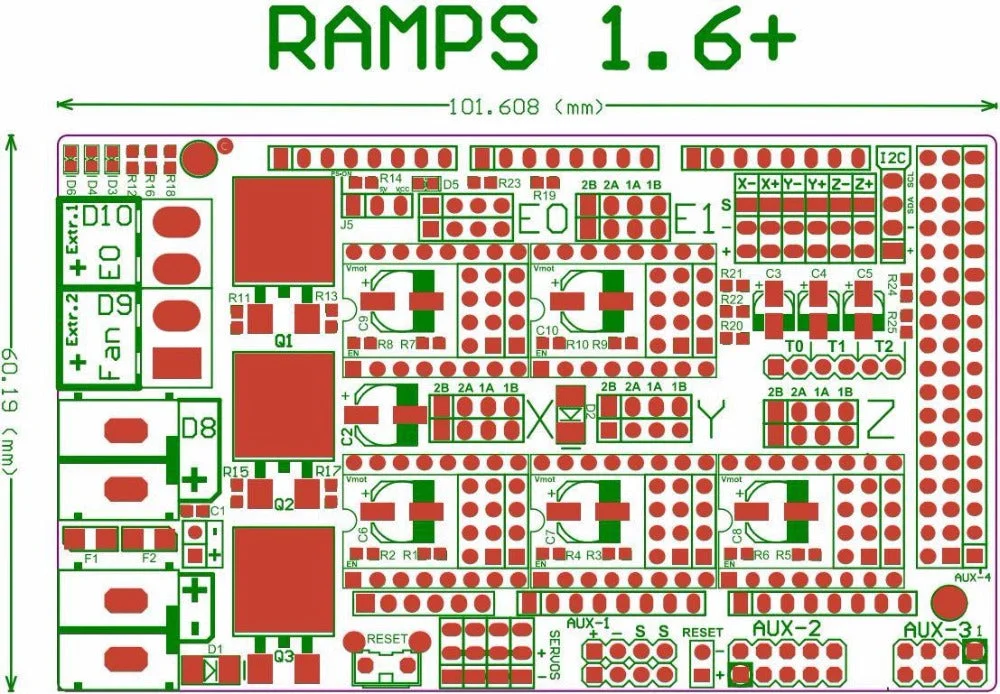

Gepgradede oprijplaten 1.6 plus bedieningsbordbasis voor 3D-printeronderdelen-Snelle verzending

Description

Introductie:De geüpgradede oprijplaten 1.6 plus zijn ontworpen als een nieuwe adapter voor de upgrade van oudere Ramps 1.6-drivers, waarbij gebruik wordt gemaakt van de SPI-werkmodus om bedradingsproblemen te oprijplaten maken gebruik van de SPI-modus, die eenvoudig kan worden ingesteld door de jumperkap aan te sluiten of los te koppelen. Dit bespaart niet alleen een ingewikkeld bedradingsproces, maar ook de kosten van externe bedrading, wat het economisch en praktisch nieuwe oprijplaten 1.6 plus voorkomen effectief dat de motor niet werkt door verkeerde aansluitingen; ze voorkomen ook problemen door slechte contacten van externe bedrading tijdens het afdrukproces.
Voordelen:1. De printplaat heeft een ingebouwde selectieterminal voor het aansturen van de SPI-werkmodus en is compatibel met STEP / DIR- en SPI-modi.2. De stroom- en verwarmingsdelen maken gebruik van een 30A hoge stroomterminal, wat brandgevaar door oververhitting voorkomt.3. Het is eenvoudiger om de draden aan te sluiten dankzij de nieuwe boven- en onderlaag.4. De reset uitbreidingsinterface maakt het gemakkelijk voor gebruikers om de resetknop uit te breiden.5. X, Y, Z, E0 en E1 gebruiken allemaal een parallelle dual-motor interface, zodat het bord voor verschillende typen machines kan worden gebruikt.6. Met een combinatie van kleurenpin en rijconnector worden de functies effectief onderscheiden, wat zowel esthetisch als praktisch is.

Pakket bevat:

1 x Ramps 1.6 plus bord

Selectie van SPI en STEP / DIR werkmodus:

SPI werkmodus:

Bij gebruik van de SPI-stuurprogramma: sluit respectievelijk 1 en 11, 2 en 12, 3 en 5, 4 en 6 aan met behulp van vier stuks 13 (kortsluitkappen).

SPI is de seriële busmodus, waarbij 1 verbinding 11 MOSI is, 2 verbinding 12 SCK is, 3 verbinding 5 CSN is en 4 verbinding 6 MISO is.

STEP / DIR (stepper / directionele aandrijving):

De pinnen 11, 12 en 5 vertegenwoordigen respectievelijk MS1, MS2 en MS3 van de STEP / DIR-modus. Pinnen 8, 9 en 10 zijn allemaal VCC (hoog niveau); bijvoorbeeld, verbind pin 5 (MS3) en pin 8 (hoog niveau) met behulp van een 13 (kortsluitkap) om de driver in STEP / DIR-modus te laten werken met 16 onderverdelingen.

Notitie:De selectie van MS1, MS2, MS3 en 8, 9, 10 in STEP / DIR-modus hangt af van de onderverdelingen van verschillende stuurprogramma’s.

Installatie-instructies voor stuurprogramma’s:

De GND / DIRECTION van de driver moet overeenkomen met de GND / DIR van het bord.

Aandacht:

1. De selectie van de werkmodus van de driver bepaalt de firmware die geprogrammeerd moet worden. Wanneer de SPI-modus is geselecteerd, moet de moederbordfirmware worden geprogrammeerd met de SPI-werkmodus firmware. Bij het selecteren van de STEP / DIR-modus moet de firmware worden vervangen door de STEP / DIR-werkmodus firmware en moet de consistentie van de onderverdelingen in acht worden genomen.

2. Als u een verwarmingsbed gebruikt met een vermogen van meer dan 140 W, zorg er dan voor dat u de MOS-radiator installeert om oververhitting en brand te voorkomen. Bij gebruik van een verwarmingsbed met meer dan 180 W, zorg ervoor dat u de juiste MOS-module selecteert om brand door langdurige oververhitting te voorkomen.

3. Let bij het aansluiten en loskoppelen van de driver op de Ramps 1.6 plus op de richting van de driver. Deze mag niet omgekeerd worden geplaatst om brand te voorkomen, en de handelingen moeten worden uitgevoerd met de stroom uitgeschakeld.

4. Raadpleeg de gegevens van de Ramps 1.6 plus PIN voor details over elke driver SPI-modus CS-pin.
