Description
Omschrijving:De Re-ARM is een 100 MHz, 32-bits ARM-controller die als plug-in vervanger voor de Mega in uw RAMPS-opstelling dient. Dit biedt een snelle en eenvoudige upgrade naar 32-bit van de 32-bit LPC1768 ARM-processor: 100 MHz, 512 KB Flash. Mini B USB-aansluiting. (Prototype foto’s tonen USB B).Bevat een SD-kaartsleuf voor firmware-upgrades en configuratiebestanden. Ondersteunt SPI-schermen zoals Viki2 en mini Viki (direct) en RRD grafische LCD (adapter vereist).
Specificaties van de RE-ARM 32-bit controller:
- 32-bits LPC1768 ARM-processor.
- 100 MHz, 512 KB Flash.
- Mini B USB-aansluiting.
- 3.3V systeemspanning.
- 10-30V voedingsingang, via Vin pin of vat jack.
- Ondersteuning voor 1 verwarmd bed en 2 hotend Mosfet-stuurprogramma’s.
- SD-kaartsleuf voor firmware-upgrades en configuratiebestanden.
- 6 eindstops, met filter en pull-ups.
- 3 thermistoringangen.
- Ondersteuning voor SPI-displays zoals Viki2 en mini Viki (direct) en RRD Graphic LCD (adapter).
- Ondersteuning voor LCD-schermen met I2C en parallelle tekens met behulp van de universele adapter.
- Header voor Ethernet-module (RJ45) dochterbord.
- Voeding: 4.5V-36V.
RAMPS1.5 bord:
- Afmetingen: 101,5 x 60,5 mm
- Ondersteunt motorbestuurders zoals A4988, DRV8825 en andere (tot vijf motorbestuurders tegelijkertijd).
- Ingangsspanning: 12V
- Vermogen: 200W
TMC2208 V1.2:
- TMC2208 eenassige stappenmotor aandrijfchip.
- Ingebouwde aandrijfstroom van 1,4A, piekstroom 2A, spanningsbereik 4,75V-36V, 256 onderverdelingen.
- Flexibele microPlyer-interpolatie-eenheid, biedt tot 256 microsteps per stap, ideaal voor sinusvormige regeling.
- Veelvuldig gebruikt in 3D-printtoepassingen.
- Beide componenten hebben een puls/richting-ingang en kunnen volledig onafhankelijk werken. Configuratie via digitale invoer.

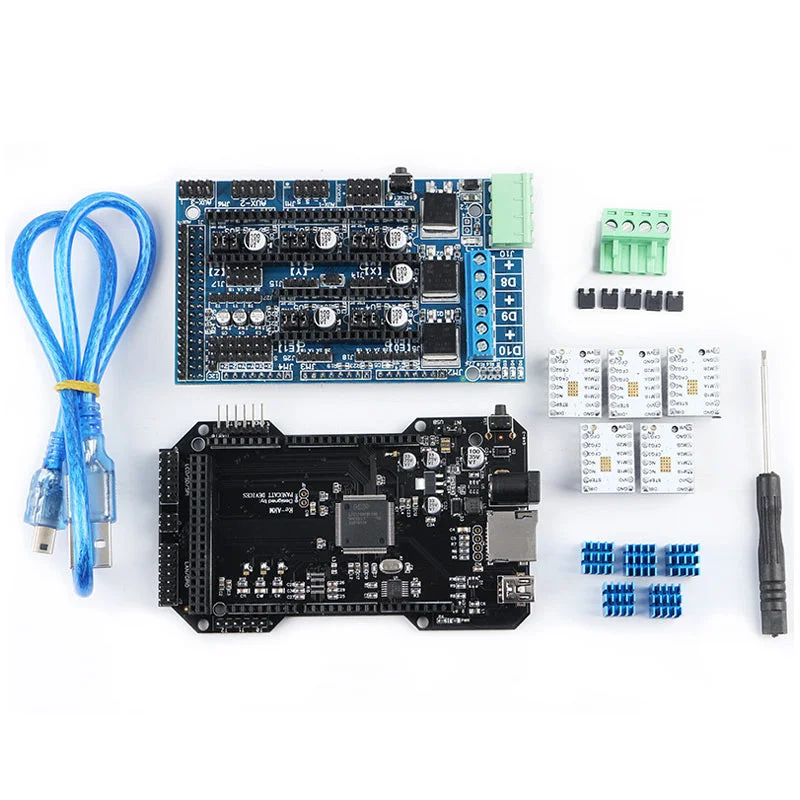

Pakketinhoud:
- 1 x uitbreidingskaart RAMPS1.5
- 1 x RE-ARM 32-bits controller-kaart
