Functie signaalgenerator sinus, driehoek en vierkant uitgang 1Hz-1MHz-Snelle verzending

Description

Kenmerken:

• Spanningsvoorziening: 9-12V DC Ingang
• Golfvormen: Vierkant, Sinus & Driehoek
• Impedantie: 600 Ohm + 10%
• Frequentie: 1Hz – 1MHz
• Frequentie en amplitude instelbaar
• Vijfcijferige precisie resolutie
• Grove en fijne frequentie aanpassing
• Breed voedingsbereik, kan een externe voeding van 9-12V of een 9V batterij gebruiken

Sinus:

• Amplitude: 0 – 3V bij 9V DC ingang
• Vervorming: Minder dan 1% (bij 1kHz)
• Vlakheid: + 0,05 dB van 1Hz – 100kHz

Vierkante golf:

• Amplitude: 8V (geen belasting) bij 9V DC ingang
• Stijgtijd: Minder dan 50ns (bij 1kHz)
• Hersteltijd: Minder dan 30ns (bij 1kHz)
• Symmetrie: Minder dan 5% (bij 1kHz)

Driehoek golf:

• Amplitude: 0 – 3V bij 9V DC ingang
• Lineariteit: Minder dan 1% (tot 100kHz) 10mA

Opmerking: Deze versie bevat geen behuizing.

Instructies: Klik om te openen

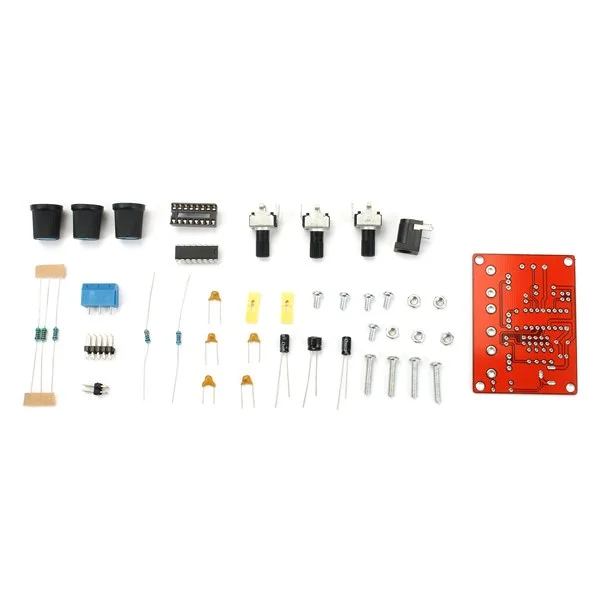

Pakket bestaat uit:

• 1 x Functie Signaalgenerator DIY Kit

Afgewerkte referentie foto: Pakket bevat geen transparante behuizing.
