Framekit voor RC-drone met 227 mm wielbasis en 5 inch ontwerp-Snelle verzending

Description

Invoering:

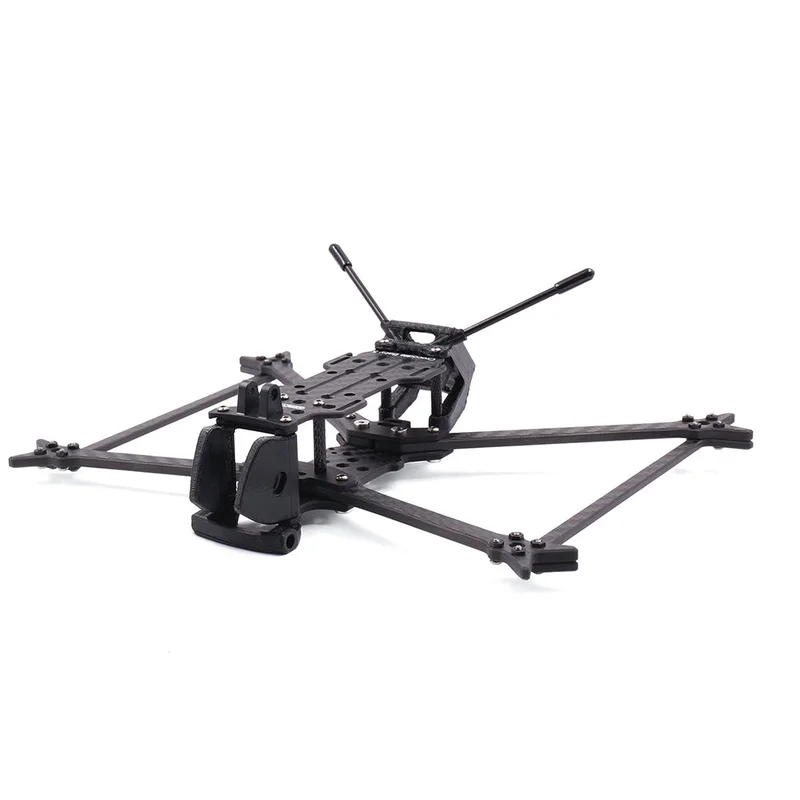

Het Crocodile5 babyframe is een geavanceerd model dat voortbouwt op de Crocodile4 baby en Crocodile7. Het frame is ontworpen met een combinatie van koolstofplaat, 3D-geprinte onderdelen en aluminium kolommen, wat zorgt voor een ultralicht gewicht en een verbeterd bedieningsgevoel. De aerodynamische vorm vermindert de vliegweerstand en de trillingen van het frame, wat resulteert in een beter opname-effect. Het frame heeft een hoge sterkte en een verbeterde textuur. Het zwaartepunt is centraal geplaatst en de installatiegaten voor de flight controller (FC) en video transmitter (VTX) zijn ook in het midden van het frame gepositioneerd. We streven naar een lager gewicht, meer functionaliteit en een verbeterde vliegervaring.

Kenmerken:

• 4 mm supersterke armen en 3 mm versterkte armen voor extra sterkte.
• Asymmetrisch armontwerp voor betere controle en lagere windweerstand.
• Combinatie van koolstofplaat, 3D-print en aluminium kolommen voor een lager gewicht en meer uitbreidingsmogelijkheden.
• Centraal geplaatst zwaartepunt met installatiegaten voor de vliegende toren en grafische transmissie.
• Diverse montagegaten, waaronder 26,5 mm x 26,5 mm en 20,5 mm x 20,5 mm voor de FC, en 20 mm x 20 mm voor de VTX.
• 12 mm x 12 mm motormontagegaten geschikt voor gangbare motoren zoals 1507, 1805 en 2004.

Specificaties:

• Model: GEP-CB5
• Wielbasis: 227 mm
• Bovenplaat dikte: 2,0 mm
• Bodemplaat dikte: 3,0 mm
• Arm dikte: 4,0 mm
• Versterkte arm dikte: 3,0 mm
• FC-montagegaten: 26,5 mm x 26,5 mm, 20,5 mm x 20,5 mm
• VTX-montagegaten: 20 mm x 20 mm
• Camera-afstand: 20 mm x 20 mm
• Motormontagegaten: 12 mm x 12 mm
• Afmetingen: 210 mm x 160 mm x 32 mm
• Gewicht: 84,8 g (inclusief 3D-geprinte onderdelen)

Pakket Inbegrepen:

• 1 x Bodemplaat
• 1 x Bovenplaat
• 2 x Voorarmen
• 2 x Achterarmen
• 1 x Voorste afdekplaat
• 1 x Achterste afdekplaat
• 2 x Versterkte platen
• 2 x M2 * 21 mm aluminium kolommen
• 4 x M2 * 27 mm aluminium kolommen
• 4 x M2 * 4 mm kopschroeven
• 10 x M2 * 6,5 mm schroeven met ronde kop
• 10 x M2 * 8 mm schroeven met ronde kop
• 22 x M2 * 9 mm schroeven met ronde kop
• 6 x M2 * 11 mm schroeven met ronde kop
• 5 x M2 * 12 mm kopschroeven
• 2 x M2 * 16 mm kopschroeven
• 4 x M2 * 18 mm kopschroeven
• 4 x M2 * 20 mm kopschroeven
• 7 x M2 Klinknagelmoeren
• 8 x M2 * 4 mm dempingsringen
• 4 x M2 * 6,5 mm dempingsringen
• 4 x M2 Nylon moeren
• 8 x M2 Borgmoeren
• 1 x Camerabevestiging (3D-geprint)
• 1 x Camerabeschermer (3D-geprint)
• 1 x VTX Antennebevestiging (3D-geprint)
• 1 x TBS NanoRX Antennebevestiging (3D-geprint)
• 1 x GoPro Naakte camerabevestiging (3D-geprint)
• 1 x Montageplaat van 26,5 mm x 26,5 mm naar 20 mm x 20 mm (3D-geprint)
• 1 x Batterijpad
• 1 x Luchteenheid Module Pad
• 1 x EVA-landingsplatform
• 5 x Nylon Kabelbinders
• 1 x Batterijriem (M15 x 150 mm)
• 1 x Schroevendraaier (1,5 mm)
• 1 x Antennedraadbeschermingsbuis
• 4 x Motordraadbeschermingsbuizen
