Beschrijving:

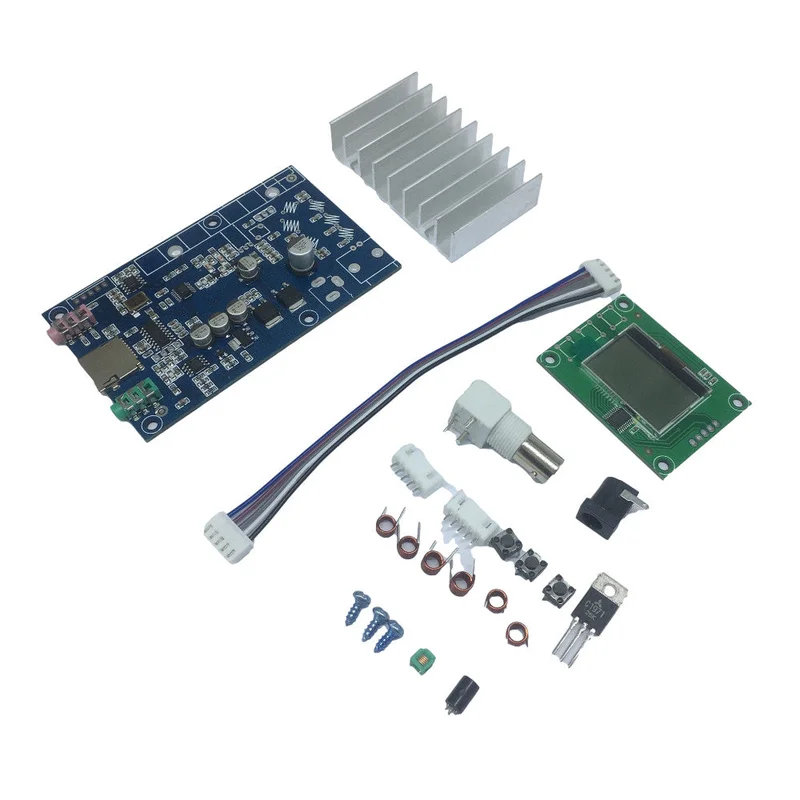

Deze kit is een zelfbouwpakket en bevat alle benodigde componenten en printplaten, maar geen voeding, antenne, kabel, audiokabel of coaxkabel. Het is een 7W FM-zender die eenvoudig te assembleren is, zelfs voor beginners. De kit maakt gebruik van een microcontroller en een dot-matrix LCD-scherm voor bediening. De zender is ontworpen voor een stabiele frequentie dankzij DSP + PLL-technologie, wat frequentiedrift voorkomt.
Belangrijkste kenmerken van de zenderkit:
- Frequentie kan continu worden aangepast binnen het gespecificeerde bereik.
- Microfooningang met digitale volumeregeling.
- Audio-ingang met digitale volumeregeling.
- Vermogen instelbaar van 0,1 W tot 7 W.
- Uitgangsspectrum met goede harmonische onderdrukking.
- Instellingen voor frequentie en volume blijven behouden na uitschakeling.
Belangrijkste parameters:
- Ingangsspanning: DC 12V
- Ingangsstroom: 3.0 A
- Maximale audio-ingang: minder dan 1Vpp
- Microfoontypes: cilindermicrofoon of vergelijkbare microfoons
- Uitgangsvermogen: 0,5 W – 7 W continu instelbaar
- Uitgangsimpedantie: 50 Ω
- Werkfrequentie: 76 MHz – 108 MHz
- Frequentiestap: 0,1 MHz
- Vervormingsgraad: 0,03% ~ 0,1%
- Afmetingen printplaat: 100 x 60 mm (exclusief vin)
- Afmetingen bedieningspaneel: 58 x 36 mm
- Bereik: meer dan 8 km (in open veld)
- Stereoscheiding: meer dan 63 dB
Deze kit is speciaal ontworpen voor beginners en vereist geen uitgebreide debugging. Met de juiste lastechniek kan iedereen, ongeacht ervaring, genieten van het zelf bouwen van een FM-zender. Let op dat de antenne een 50 ohm type moet zijn, bij voorkeur een antenne van ongeveer 100 m.
